Mentor Pads for win7/10中文版

Pads9.5是一種常用的軟件工具，主要用于模擬電子線路和電路板設計。pads軟件在通信、半導體、消費電子和醫療電子等當前最活躍的工業領域得到了廣泛的應用。Pads9.5具有強大的功能和易于使用的界面，使得電子工程師能夠輕松地進行電路設計和布局。它提供了豐富的元件庫，包括各種傳感器、電阻器、電容器和集成電路等，方便工程師選擇合適的元件進行設計。pads軟件還提供了多種模擬電路和數字電路設計工具，如模擬信號處理器和數字信號處理器，以滿足不同工程需求。Pads9.5還具有強大的仿真功能，可以模擬電路的性能和行為。工程師可以通過仿真來評估電路的穩定性、性能和功耗等方面，從而優化設計方案。Pads9.5還提供了電磁兼容性分析工具，可以幫助工程師預測和解決電磁干擾問題，提高電路的可靠性和穩定性。在電路板設計方面，Pads9.5提供了完善的布局和布線工具。工程師可以通過簡單拖拽元件和導線來設計電路板的布局，然后使用自動布線工具來優化電路板的布線。Pads9.5還支持多層電路板設計，可以滿足復雜電路板的需求。

Mentor Pads 9.5安裝修改教程

1、下載好pads9.5軟件之后，根據提示進行安裝，安裝完成后開始修改。

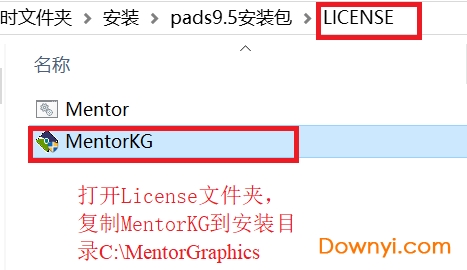

2、打開安裝包Licese文件夾，將MentorKG軟件復制到安裝目錄下，默認的安裝目錄是C:\MentorGraphics。

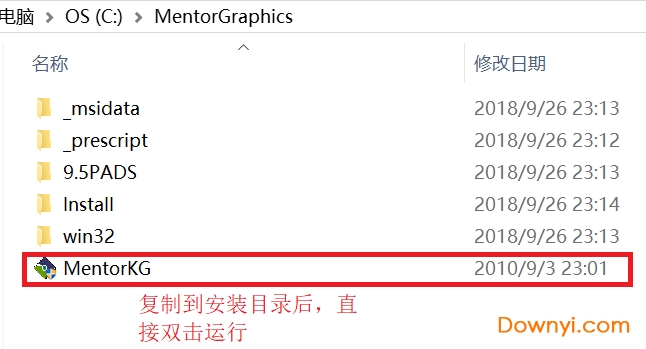

3、如下圖，復制到安裝目錄后雙擊運行修改軟件。

4、出現如下界面點擊回車，或者等到界面自動跳轉。

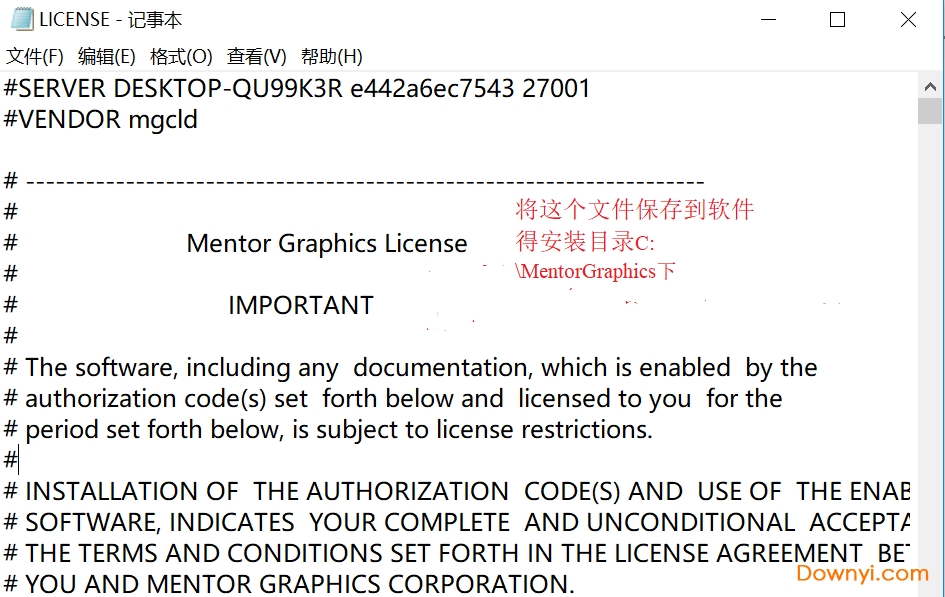

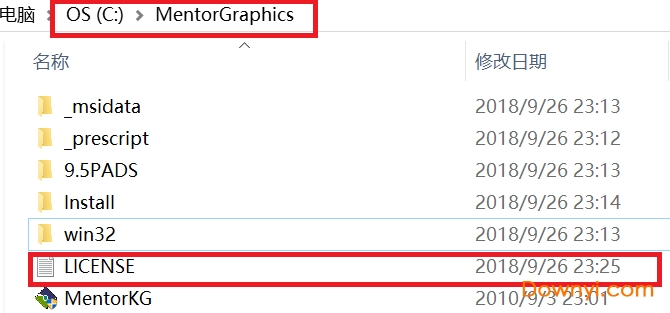

5、出現如下LICENSE文件，保存到軟件的安裝目錄，例如默認的是C:\MentorGraphics。

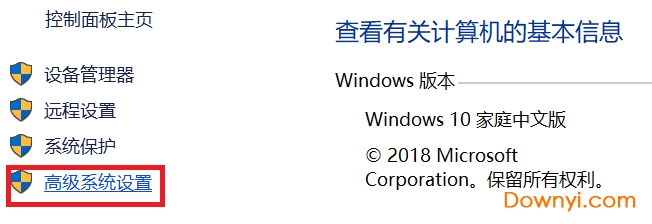

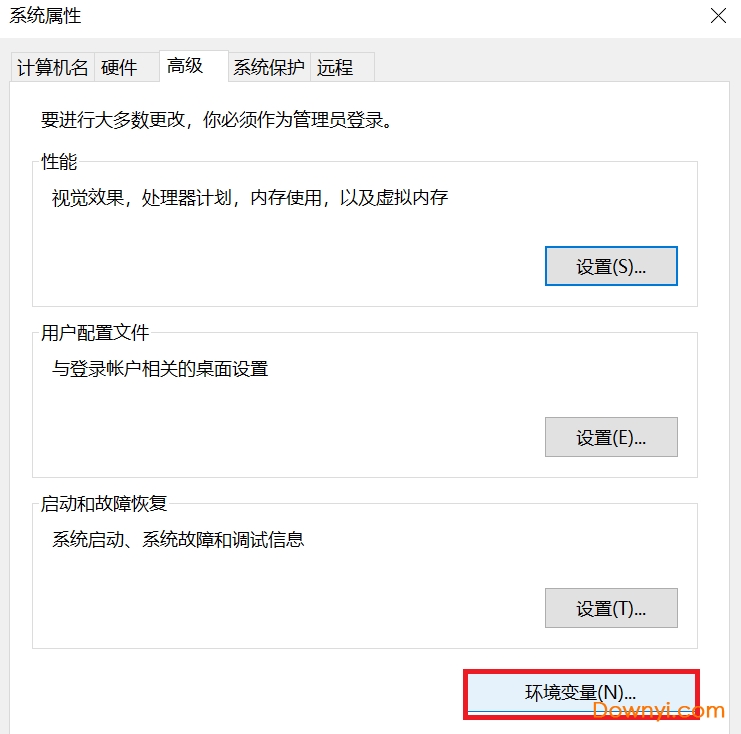

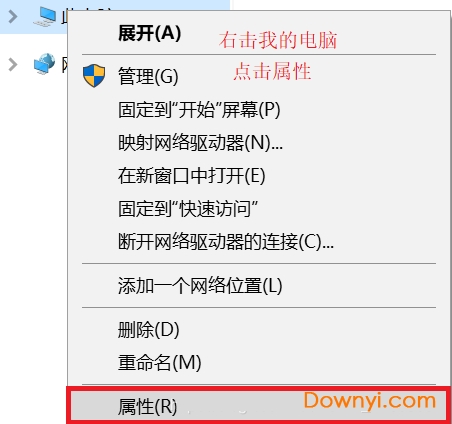

6、然后是添加環境變量。右擊我的電腦，點擊屬性，然后點擊高級屬性，接著點擊環境變量。

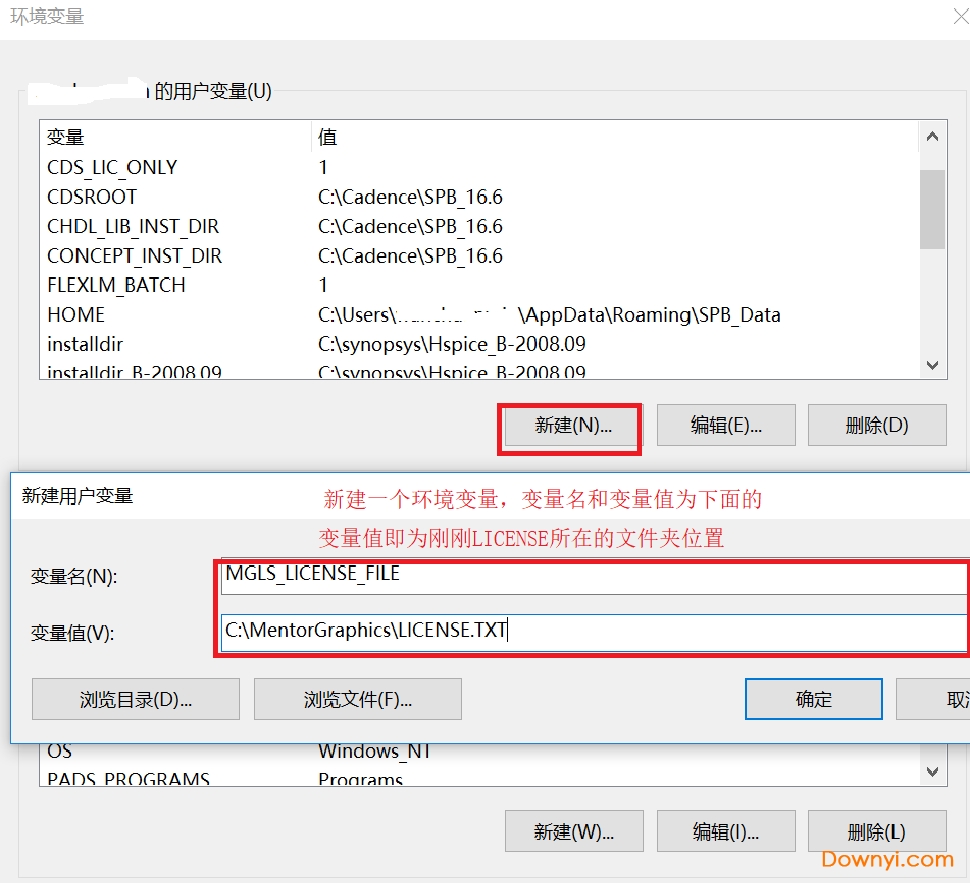

7、點擊新建，然后添加變量名為MGLS_LICENSE_FILE，變量值為C:\MentorGraphics\LICENSE.TXT（剛剛保存的LICENSE文件的位置）。

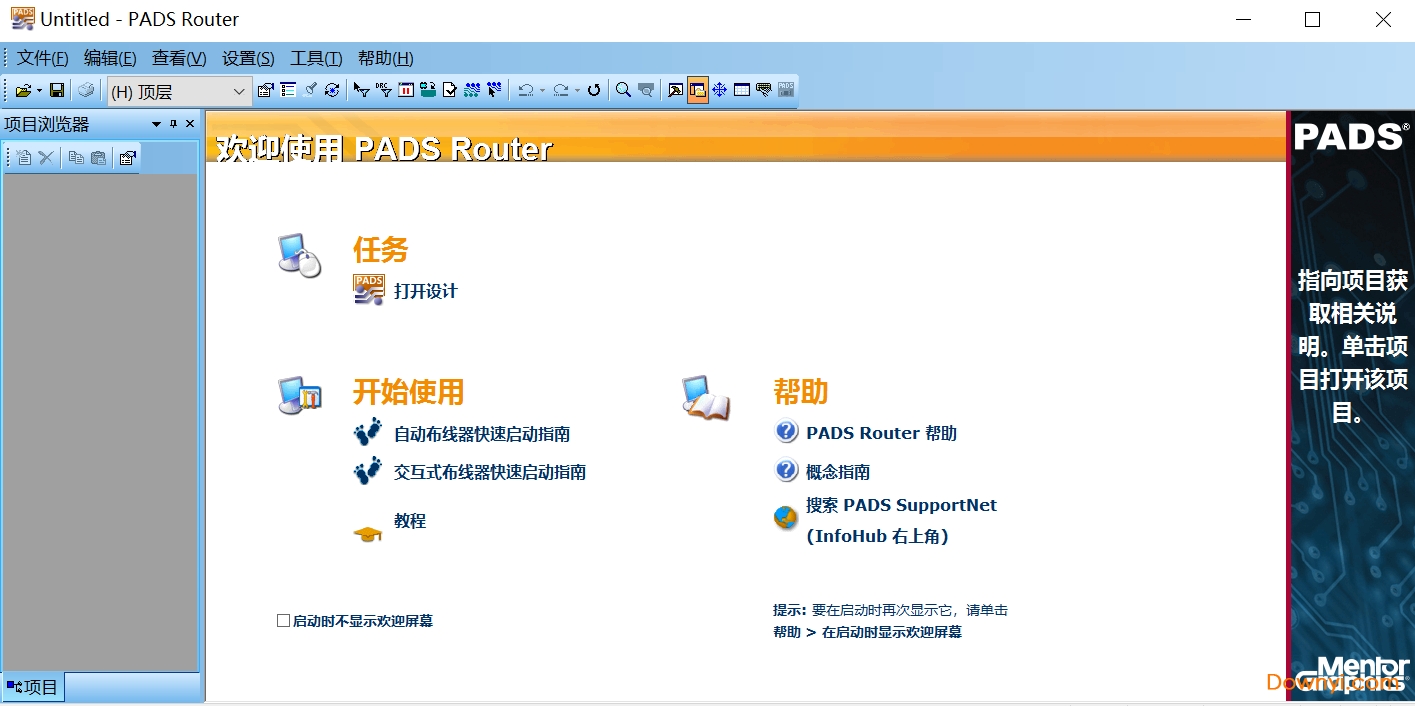

8、修改完成，打開軟件后的界面如下。

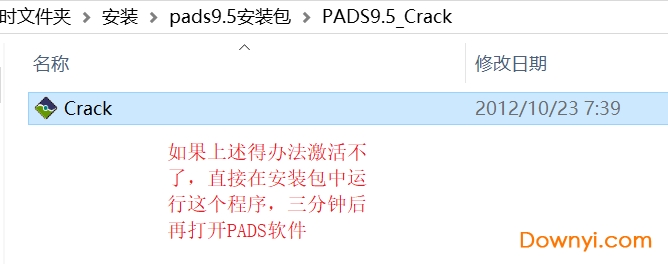

9、如果上述方法不能修改，也可以運行安裝包中PADS9.5_Crack中Crack程序，三分鐘后再打開PADS軟件。

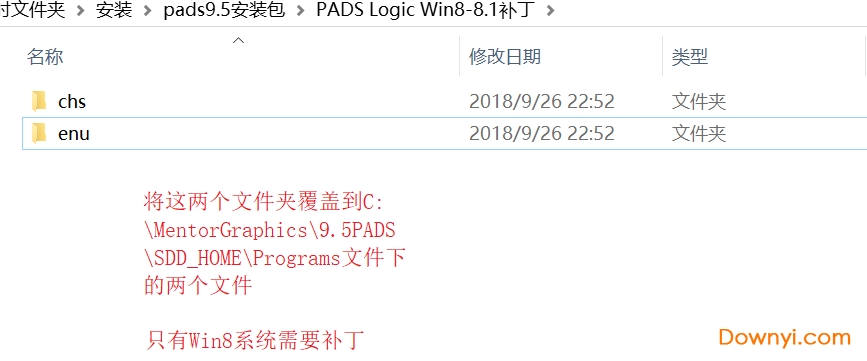

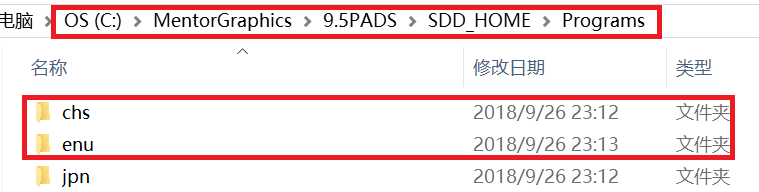

10、Win8系統需要對PADS Logic進行補丁，將安裝包中的這兩個文件夾覆蓋安裝路徑Programs文件夾下的這兩個文件。

pads9.5中文版特色

1、處理最復雜的挑戰，更好更快

2、pads layout是pads的核心模塊，是復雜的、高速印制電路板的最終選擇的設計環境。

3、xpedition技術的一個顯著的價格提供了無可比擬的性能

4、增加跨越pcb設計和fpga協同設計效率的機會

5、它是一個強有力的基于形狀化(shape-ased)、規則驅動(rules-driven)的布局布線設計解決方案。

6、它采用自動和交互式的布線方法。

7、分析和驗證設計的信號/電源完整性和散熱條件下hyperlynx

8、利用功能強大且易于使用的功能，用于集成射頻，素描路由和真正的3d設

9、采用先進的目標連接與嵌入自動化功能，有機地集成了前后端的設計工具。

10、包括最終的測試、準備和生產制造過程。

使用技巧

1、用filter選擇要刪除的東東，然后框選，delete即可 或者：無模下右鍵select net-selct all-delete

2、在filter中只選lable，在板圖上框選整個電路板，將選中所有的元件標號，選擇property，可以同時修改所有元件標號的大小、字體的粗細等。

3、solde mask是用來畫不要綠油的嗎？這一層是在pcb板生產商生成的嗎？//這一層是阻焊層，每個元件腳都有阻焊的。你要做好特殊的部分，正常的部分不用理。至于在哪里生成，就隨意了。我一般是生成后給pcb廠家。

4、paste mask是用來干嗎的？是不這一層只有去貼片廠才生成的？//這一層是錫膏涂布層，只有貼片元件的焊盤才有，一般你出好gerber給鋼網廠。

5、在pads焊盤對話框中[offset]編輯欄起什么作用？//主要是用在一些焊盤和過孔的中心不在一點上的焊盤，也可以靈活地應用在其他方面。

gerber 文件的生成，作用，等等。

6、加入公司格式框的步驟：drafting toolbar---from library---*******(庫名字)庫選擇即可。

7、gerber文件輸出的張數，一共為n+8張：

n張圖為板子每層的連線圖

2張絲印圖（silkscreentop/bottom）

2張阻焊圖（solder mask top/bottom）

2張助焊圖(paste mask top/bottom)

2張鉆孔圖(drill/nc drill)

8、在pads輸出光繪文件時去掉自動添加的文件名，不選擇plot job name即可。

9、腳間距,bsc是指基本值,其它還有typ(典型值),ref參考值

10、在利用pads2007做新的器件封裝時，如果在多個庫中有同一個封裝，數據庫在定義part與decal對應關系時容易出錯。應盡量少出現同名的封裝。刪除同名的封裝后要同新建立part，以便建立part與decal的數據庫聯系，不然就會出現災難性的錯誤。

11、25層為內層負片的安全間距層，在dip焊盤設計時要比孔徑大20mil。

12、在lay有接插件的板子時，要注意接插件要表明電氣連接意義，便于板子的維修和實驗。

13、在畫板子時要注意畫出板子的各個層的數字，同時能敷銅的盡量敷銅。

14、做完后檢查布線的粗細，能粗的不是信號線就盡量粗。

15、打開別人的pcb敷銅只有邊框的處理辦法：tool---pour manager--flood

兼容性

1、padslayout（powerpcb）提供了與其他pcb設計軟件、cam加工軟件、機械設計軟件的接口（如下圖所示），方便了不同設計環境下的數據轉換和傳遞工作。ont>1、兼容protel設計

pads layout（powerpcb）具備protel設計轉換器，可與protel進行pcb設計和封裝庫的雙向數據轉換。

2、兼容expedition與boardstation設計

pad layout（powerpcb）具備與expedition的雙向接口，可以直接讀取或保存為expedition格式的hkp文件和boardstation（prt/cmp/net/wir/tra/tch）文件。

3、支持orcad原理圖網表

pad layout（powerpcb）可導入orcad原理圖網表，在pcb設計過程中可與orcad原理圖進行正反標注和交互定位。

4、提供cam350接口

pad layout（powerpcb）集成了cam加工軟件的接口，可以直接啟動cam350，將當前設計生成光繪、鉆孔數據傳至cam350中進行處理。

5、提供與cadencespacctra pcb布線器的接口

pad layout（powerpcb）具備spacctra link模塊，可將當前設計文件導出至spacctra布線器中。

6、提供autocad接口

pad layout（powerpcb）支持autocad的dxf文件格式，可以導入autocad環境下的機械框圖作為設計邊框，也可將pcb設計導出至autocad中進行標注處理等。

7、提供proe接口

pad layout（powerpcb）支持proe格式的雙向接口。

pads9.5修改版功能

1、shell：軟體操作環境(用戶界面)，適用于復雜的pcb設計，不超過任意體量；

2、pcbeditor：基本的pcb設計模塊，包括手工布局線路，校檢設計規則、手工涂銅，工程改動指令、焊接層和過孔庫編寫、gerber數據輸出等服務；

3、dxflink：dxf格式文件的雙向轉換接口可以導入在autocad等機械軟件中繪制的pcb框架，也可以將當前的pcb設計導出為dxf格式數據；

4、cctlink：數據交換接口與cadencespecctrapcb走線器；

5、librarymodule：組件庫管理功能支持添加、刪除庫文件、添加、刪除、編寫庫文件封裝標記等行為。，適用于pcb文件創建庫文件的功能；

6、on-linedesignrulechecking：即時設計規則檢測模塊可以實時監控設計師的操作，并立即阻止可能違反線長、限寬、間隔等設計規則的操作。設計師可以根據需要操作/停止on-linedrc；

7、splitplanes：電源層網絡定義與切割模塊，根據pcb框架建立銅外框、銅外框定義、電源切割等服務，適用于電源網絡嵌入；

8、camplus：Dyanpert適用于自動裝配數據輸出模塊、universal、格式自動貼片插片機，如phillips；

9、autodimensioning：自動尺寸標記模塊提供符合國際標準的自動尺寸標記功能，標記內容可設計長度、半經、視角等數據，如元器件或pcb板框；

10、clusterplacement：自動布局模塊可以根據電路關聯將pcb上的所有部件定義為不同的模塊，實現整個模塊的布局操作，如移動和旋轉，適用于自動布局；

11、assemblyvariants：生產材料表的變量管理功能適用于從pcb設計中生產不同規格的生產材料表，以滿足不同檔次、不同型號商品的材料準備和加工需求，可以設置pcb上不同部件的組裝、更換型號等選項；

12、physicaldesignreuse(pdr)：設計復用模塊支持傳統電路pcb模塊的存儲和在各種設計中的重復使用。軟件在實施設計復用時，會自動檢查當前原理圖的設計，自動升級復用模塊中的元件位號，保證復用前后原理圖與pcb數據的一致性；

13、dffaudit：可制造性檢測模塊，檢測pcb易造成焊接搭橋，酸角（acidtrips）、銅條/阻焊絲（copper/soldermaskslivers）、孔環（annularring）等待制造障礙設計細節；

14、enhancedanalogtoolkitwitharrayplacement：模擬pcb設計工具箱，包括常用的單面/兩面pcb設計跳線(長度/視角可變)、淚滴(直線/凹面淚滴，規格可變)、異形焊層等服務，以及環形pcb設計中常用的極坐標布局，多個封裝同步旋轉，任意角度自動布線等服務；

15、padsrouter(fire)：快速互動手動布線器可以應用于隨機體量的復雜pcb互動布線，適用于總線布線、自動連接、布線路徑規劃、布線外觀提升、動態布線/通孔推擠、自動居中、線距自動調整等服務；

16、padsrouterhsd(firehsd)：快速互動手動快速走線模塊，適用于差分對信號、互動環形線、定長/限長信號、延時匹配組進行交互走線，

17、enhanceddftaudit：高端pcb可測試性檢測模塊將自動在pcb上的所有網絡上添加測試點，并優化測試點的線路，以標記不可測試的網絡。適用于pcb的ict（incircuittesting）自測設備，能導出符合ipc標準的測試點數據；

18、advancedruleset：高級設計標準定義模塊包括分級設計規則定義、快速設計規則定義和信號阻抗和延遲計算。通過這個模塊，可以對pcb設計結構進行多級控制，比如無類別的網絡和引腳。（pinpair）和封裝可以采用不同的布局標準；設計規則的概念，如差分對、限制大串?dāng)_阻抗、定長/限長信號、延時匹配組、自動調整線距等。在各層同一網絡上推進阻抗的連續性；pcb布線的阻抗和延遲也可以計算；

19、idf(proe)link：三維機械設計軟件proe的雙向數據轉換接口，可以將pcb設計文件導出到proe中，查看pcb定制的立體顯示效果，還可以導入在proe中更改的元件平面規格、高度等數據；

20、padsautorouter(blazerouter)：智能化自動布線器，可對隨意多層復雜的pcb進行自動布線、走線提升、元件扇出、過孔優化等行為。

Pads9.5是一款功能強大、易于使用的電子線路和電路板設計軟件。它在通信、半導體、消費電子和醫療電子等工業領域得到了廣泛的應用，幫助工程師提高設計效率，優化電路性能，提高產品質量。
