南方CASS測繪軟件

南方CASS10.0是一款基于CAD平臺開發的集地形、地籍、空間數據建庫、工程應用、土石方算量等功能為一體的繪測軟件，采用全球公認的最優秀的設計平臺Autocad，打破了以制圖為核心的傳統模式，可滿足地籍專業制圖和GIS建庫的需要，減少重復勞動，數據生產、圖形處理及數據建庫可真正做到一步到位被廣泛運用于地構成圖、地藉成圖、工程丈量運用三大領域！

南方CASS10.0特色

1、一體化處理

CASS打破以制圖為核心的傳統模式，結合在成圖和入庫數據整理領域的豐富經驗，真正實現了數據成圖建庫一體化，同時滿足地形地籍專業制圖和GIS建庫的需要，減少重復勞動。數據生產、圖形處理、數據建庫一步到位。

2、運行平臺

CASS采用全球公認的最優秀圖形與設計平臺AutoCAD，跟隨和應用AutoCAD的最新技術成果并積累了豐富的開發經驗，CASS2008提 供三個安裝臺，支持AutoCAD2002至AutoCAD2008版本，圖式依照最新標準GB/T20257.1-2007。滿足不同客戶的需求。

3、結算系統

CASS( Cargo Account Settlement System )即“貨運財務結算系統”，是為航空公司及其貨運銷售代理人進行結算的管理工具。 是現代航空貨運收益管理系統的重要組成部份。亦是航協在中國實施的第一個貨運項目。

使用說明

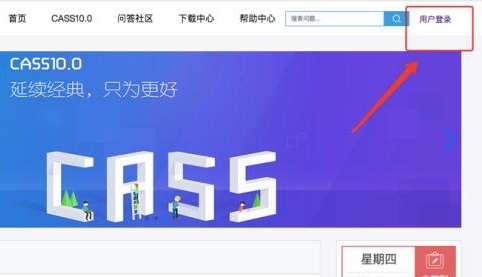

1、在瀏覽器地址欄中輸入生態圈官方網址（o.southgis.com），然后在頁面中找到登錄頁面，輸入用戶賬號和密碼后登錄生態圈。

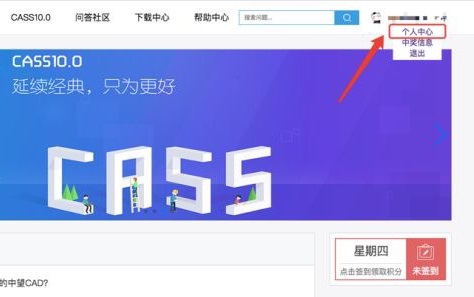

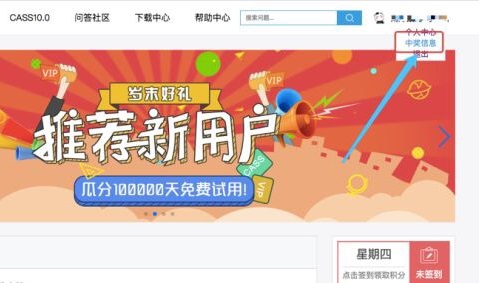

2、登錄成功后，在頁面右上角點擊您的個人頭像的小三角形進入“中獎信息”頁面。（注：如果是通過CASS10試用申請獲得的試用劵點擊“個人中心”）

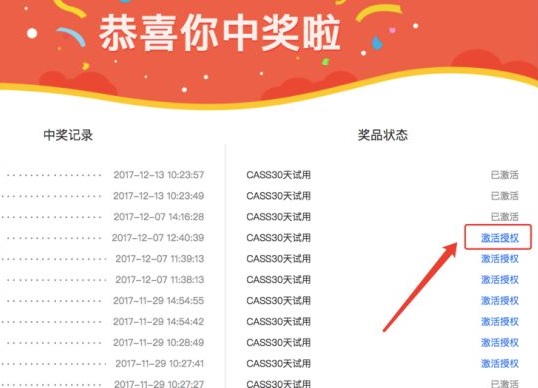

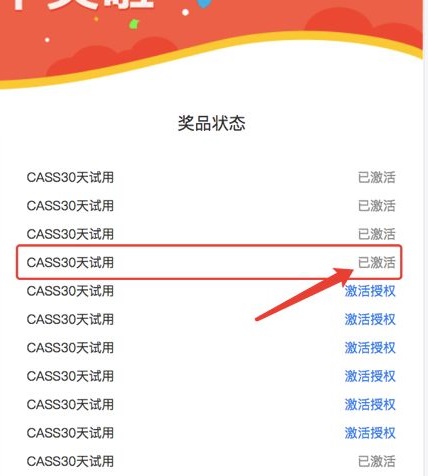

3、在中獎信息頁面找到相應需要激活的CASS試用劵，點擊藍字“激活授權“。

4、點擊激活授權后，按指引填寫好相關的內容，即可完成激活。

注意！如果是還未試用過CASS10.0的用戶，完成激活之后，請參考以下步驟進行安裝使用~

5、安裝AutoCAD2010-2017任一版本后安裝CASS10.0安裝程序，再安裝軟件鎖驅動。

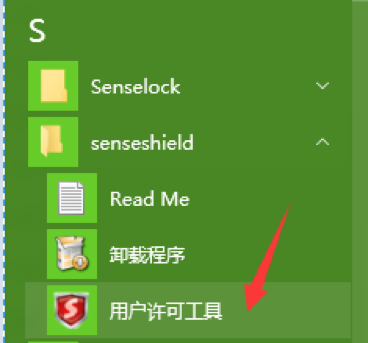

6、登錄云賬戶，打開用戶許可工具。

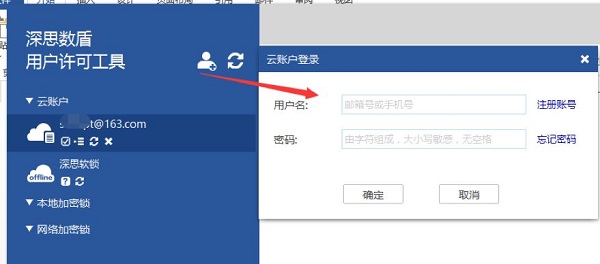

7、登錄云賬戶，輸入激活授權時的云賬戶和密碼，在下圖頁面登錄。

8、啟動CASS10.0，雙擊電腦桌面的 CASS10.0 圖標， 打開 CASS10.0 主程序。

使用教程

一、設置CASS模式和CAD模式：

安裝了CASS軟件，只要雙擊圖標就可以打開CASS軟件我們雙擊CAD圖標，同樣也是進入到CASS的模式下，但我們需要使用CAD而不是CASS時，我們必須對它的模式進行配置。

操作如下：在繪圖區域擊右鍵，選擇選項，把未命名配置置未當前，然后關掉界面，從新加入CAD就可以了。(同樣在文件---AUTOCAD系統配置也可以進入該模式）

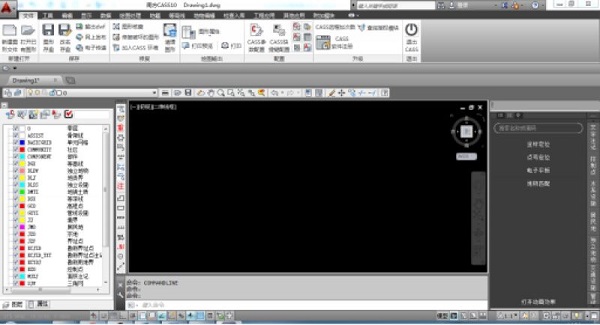

二、CASS軟件界面的介紹:

1、菜單欄

2、CAD工具欄

3、CASS工具欄

4、屏幕菜單欄

5、命令欄

6、狀態欄

三、文件菜單的介紹：

1、圖形的打開、更名、存盤等操作：這是圖件保存的關鍵，也是大家在計算機文化基礎里學習的知識的應用，操作不當將導致圖件丟失。

注：圖件的保存形式：文件名.dwg格式保存。（同CAD的格式）

2、CASS參數配置

3、CAD系統配置（也可在繪圖區擊右鍵打開）

4、繪圖輸出（圖紙的打印及管理）

四、顯示菜單：

1、重畫屏幕：用于清除屏幕上的定點痕跡。

2、鷹眼：輔助觀察圖形，為可視化地平移和縮放提供了一個快捷的方法。

3、多窗口操作功能：層疊排列、水平排列、垂直排列、圖標排列等都是為用戶在進行多窗口操作時，所提供的窗口排列方式。

4、地物繪制菜單：用于調出右側地物編輯菜單。

5、工具欄：用于設置顯示你需要的工具欄。

五、批量修改坐標數據：

疑問：我們在采集數據時，設站、定向?qū)⒆鴺?biāo)的大數位省略了，省略原因是由于我們的全站儀在輸入數據時最多只能輸入六位整數，那么我們在成圖時怎么辦呢？（新型的全站儀不存在這個問題）功能：可以通過加固定常數、乘固定常數、XY交換三種方法批量的修改所有數據或高程為0的數據。

操作過程：左鍵點擊數據菜單，首先選擇批量修改坐標數據，然后選擇原始數據文件名、更改后數據文件名、需要處理的數據類型和修改類型，然后在相應的方框內輸入改正值，點擊“確定”即完成批量修改坐標數據功能。
