ComTone串口測試工具

ComTone是一款非常專業的串口測試工具，能偵聽、攔截、記錄、分析串行通信協議，讓您對應用程序操作串行端口的過程和細節，讓您及時的模擬被偵聽程序或設備的數據、控制流，提高工作效率。

ComTone軟件功能

1、新增對虛擬串口的監視，改變了原來CommMonitor3.0不能對虛擬串口的監視；
2、無DLL無驅動，不會對全局進程進行HOOK，只對指定的進程進行HOOK；
3、使用純API全新編寫了所有監視模塊，安全穩定高效；
4、不會占用串口(COM口)，只會對相關的API進行攔截；
5、可以在串口打開后監控，一改有些監控軟件只能在打開前監控；
6、能捕獲串口(COM口)的打開、讀寫數據 、關閉操作，并能同時監視指定進程的最多255個串口；
7、可以直接拖動窗口捕獲圖標到目標進程窗口上選取進程；
8、軟件免費，無任何功能限制，操作簡易下載打開即可運行，勿須安裝；
9、可能會和卡巴斯基或其他殺毒軟件發生沖突，卡巴斯基會攔截串口監視精靈的HOOK API線程注入過程，使用時如發現有此問題請關閉卡巴斯基，或?qū)⒋诒O(jiān)視精靈添加到卡巴斯基的信任列表中，如何添加：打開卡巴斯基，單擊［設置］-［保護］-［主動防護］-［程序完整性保護］-［設置］-［關鍵程序］里添加 串口監視精靈即可。 不要對無關的進程進行HOOK；
10、提供SDK二次開發接口DEMO, DLL文件位置：SDK二次開發接口\bin\PMonitorComm.dll

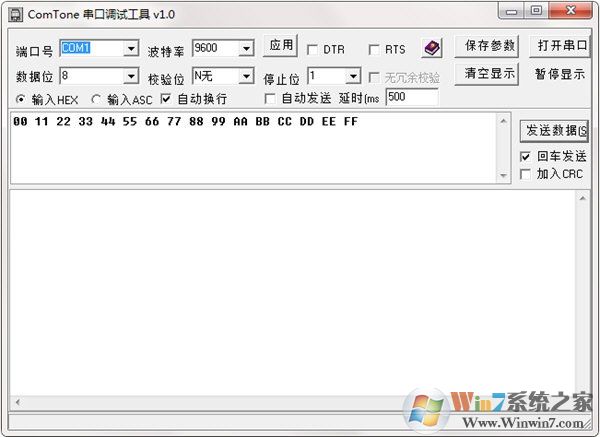

使用教程

1、 串口打開后，可隨時修改通訊參數，只需要按一下應用。
2、 輸入HEX： 用戶輸入數據看作16進制字節，不區分大小寫，接收的會顯示為16進制HEX格式。
輸入ASC： 用戶輸入數據看作ASCII字符，接收的也會顯示為ASCII字符。
自動換行： 是否在接收與發送的數據之間自動換行顯示。
DTR/RTS： 選中后相應針變高電平，用于一些無源485/422轉換器。
3、 選中“回車發送”，輸入?yún)^(qū)內按回車相當于按發送按鈕，如想輸入多行，可用Ctrl+回車。
不選中，則輸入?yún)^(qū)內可用回車分行
4、 CRC校驗，加入了16位CRC校碼放到每次發送的字節數的最后兩位。
5、 用戶輸入(從串口輸出)的數據顯示為綠色，從串口輸入的數據顯示為藍色。

常見問題

1、如何打開串口監控?

先在進程ID列表框中選中要監控的進程，或是單擊前面的圖標按住鼠標不放拖到目標進程的窗口上松開鼠標，會自己選中目標進程，然后選擇菜單【監控】->【啟動/停止 監視】或界面上的【啟動監視】的按鈕或按快捷鍵CTRL+F8即打開對選中進程的監控。停止監控，會在目標進程關閉后自動停止，或是【監控】->【啟動/停止 監視】或界面上的【停止監視】按鈕或CTRL+F8即停止監控。注意，如果啟動了監控，是不能再拖動窗口蒱獲圖標，只有停止監控后才能再次拖動。

然后，在目標進程中打開串口，讀寫串口數據，CommMonitor的日志RichEdit中就顯示該進程與串口通信的數據內容。

2、如何設置HEX/ASC顯示監控的內容?

如果選中界面上的【HEX/ASC】復選框，表示當前是以16進制HEX的格式顯示監控的數據內容，反之是以ASCII碼顯示。

3、如何自動保存監控日志?

打開菜單【監控】選中【自動保存日志】，它會在CommMonitor的當前目錄保存為 監視進程名的.log文件。
