CAD批量打印工具Batchplot

Batchplot是一款非常不錯的CAD批量打印插件，支持單DWG多圖紙的批量打印、批量生成布局、批量分圖、自動旋轉紙張等功能。安裝該插件后直接打開AutoCAD軟件輸入命令行后就能加載，可以大大提升用戶的辦事效率。

CAD批量打印工具Batchplot安裝步驟

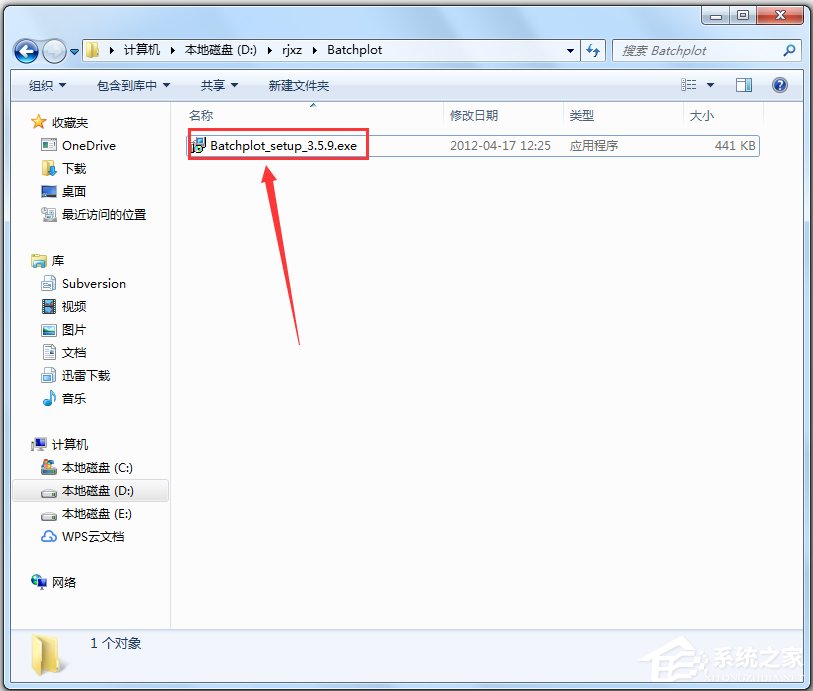

1、將winwin7分享的壓縮包解壓，得到.EXE雙擊開始安裝

2、歡迎使用 AutoCAD Bat chplot安裝向導
現在將安裝 AutoCAD Batchplot批里打印程序v3.5.9。建議你在繼續之前關閉其他應用程序。
點擊“下一步”繼續,或者點擊“取消”退出安裝。
點擊下一步

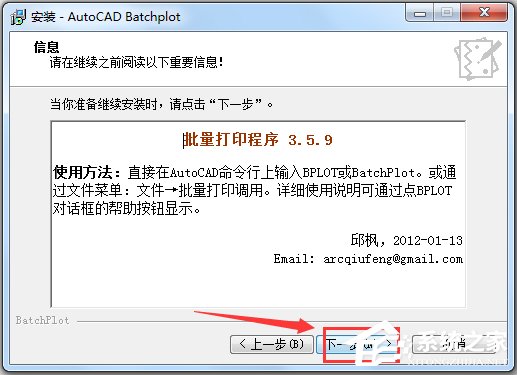

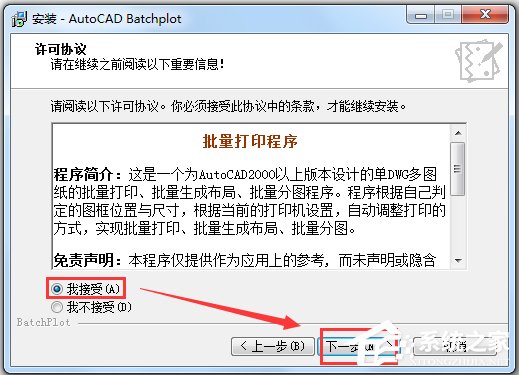

3、許可協議
請在繼續之前閱讀以下重要信息!
請閱讀以下許可協議。你必須接受此協議中的條款，才能繼續安裝。
接受協議，點擊下一步

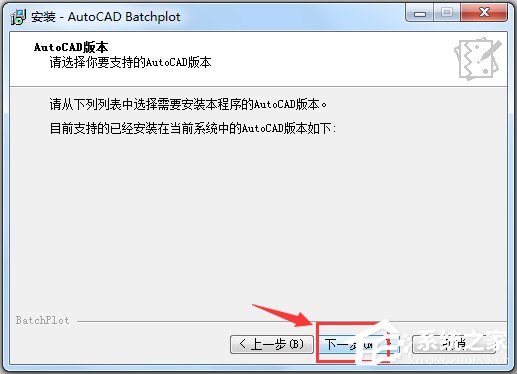

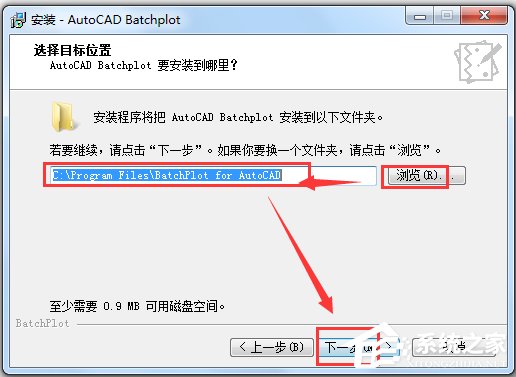

4、安裝路徑的話默認即可，需要修改的話點擊【瀏覽】來進行修改；

5、選擇開始菜單文件夾
程序的快捷方式要放到哪里?
安裝程序將在以下開始菜單文件夾中創建程序的快捷方式。
若要維續,請點擊“下一步”。如果你要換一個文件夾,請點擊“瀏覽”。

6、點擊安裝

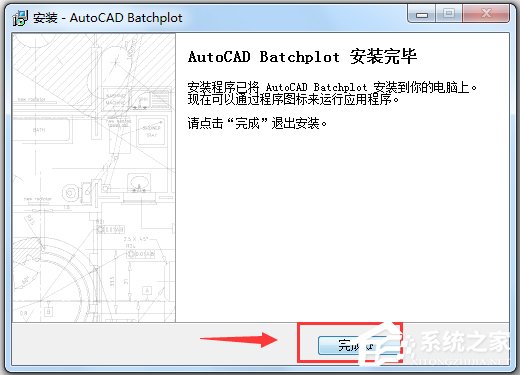

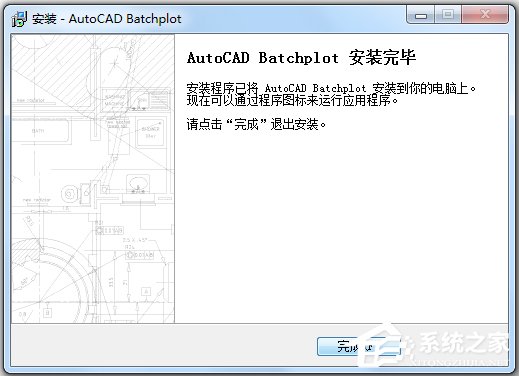

7、安裝完成

將Batchplot加載到CAD中的方法

完成安裝后需要加載一下才可以使用

加載方法一：按住 BatchPlot.VLX（請自行搜索下載） 文件不放，直接拖入CAD中即可。

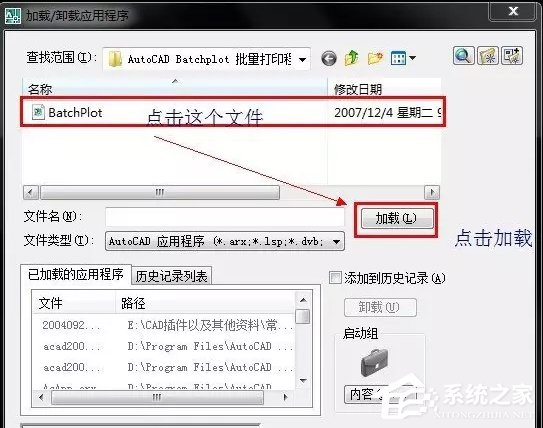

加載方法二、在CAD里面輸入 ap（appload）命令。

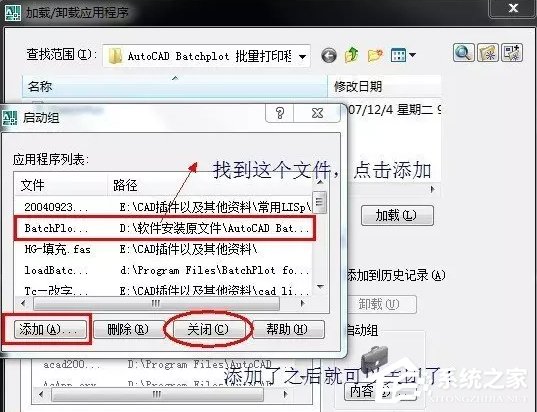

加載方法三、在CAD里面輸入 ap（appload）命令

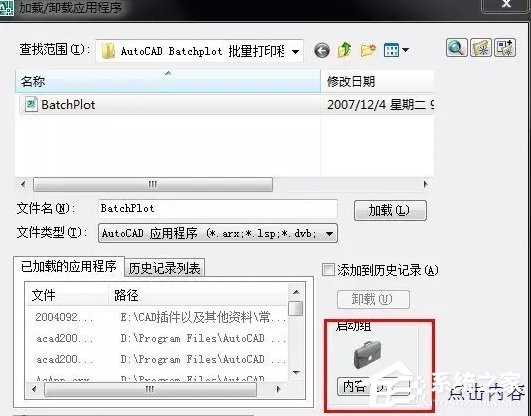

然后，這步進行了之后呢，重新啟動CAD就可以了，這個是比較方便的，每次也不用去加載了，就可以直接輸入命令，直接用了

Batchplot使用方法

把CAD批量打印成PDF文件

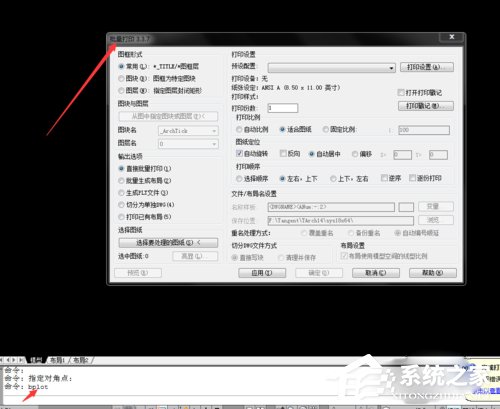

1、安裝Batchplot 插件，雙擊安裝文件即可，并之前必須關閉CAD。然后打開CAD，在命令欄鍵入BPLT。如鍵入沒有反應，則要在工具下拉菜單中加載應用程序中加載

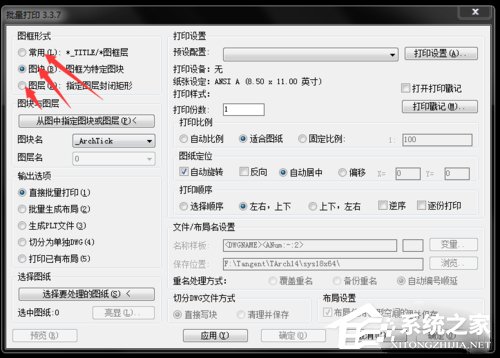

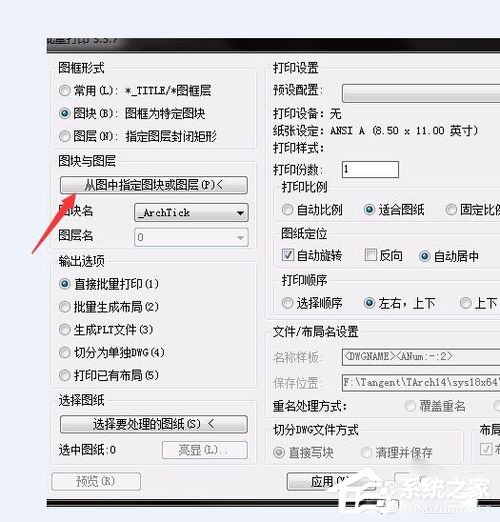

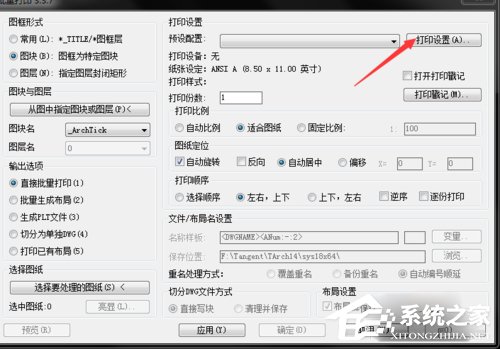

2、打開批量打印窗口后，左上角有三種打印方式分別【常用】圖框層；【圖塊】；【圖層】。【常用】是要事先設置好以TITLE為圖層命的圖層，然后框選圖塊最外邊；【圖塊】和【圖層】可以自定圖塊名字或者圖層名字然后點擊【從圖中制定圖塊或圖層】按鍵

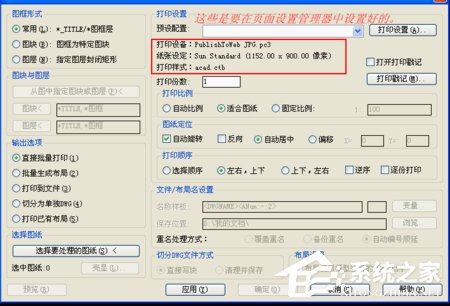

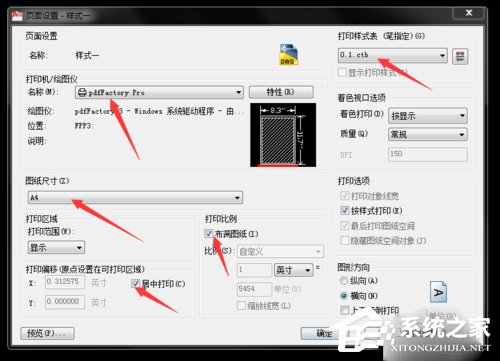

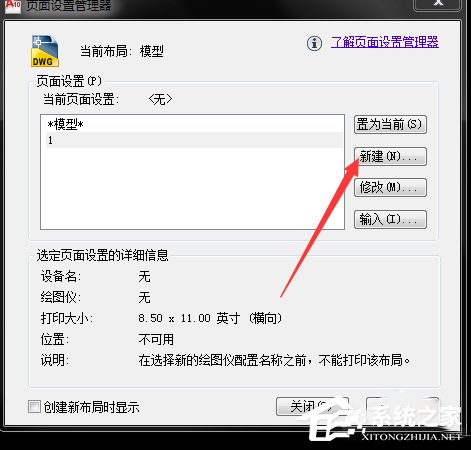

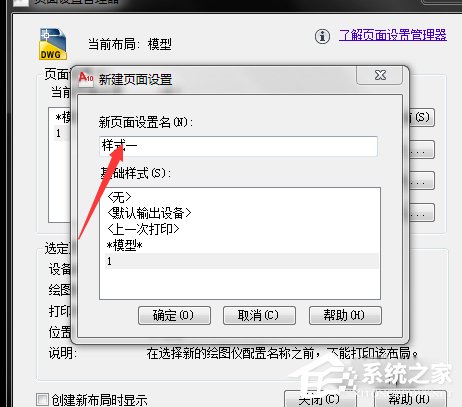

3、然后參考下圖進行設置：點擊打印樣式設置，并起好樣式名稱，設置好后點擊確定

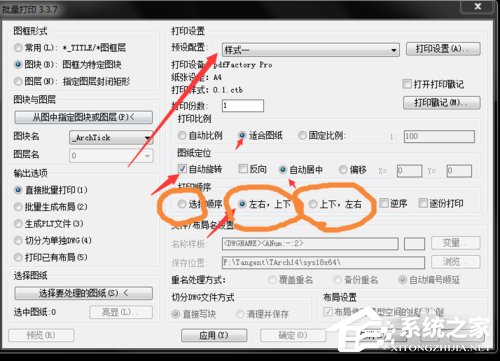

4、在【預設配置】下拉菜單中選擇剛才設置好的打印樣式名稱；參考下圖進行設置，其中【打印順序】可以按照個人喜好設置；

5、最后點擊【應用】，然后【選擇要處理的圖紙】按鍵到CAD窗口去選取圖紙。跳出PDF文件完全后點擊保存確定！

Batchplot使用技巧

1.直接在AutoCAD命令行上輸入BPLOT或BatchPlot，或（僅針對有安裝程序的版本）在 AutoCAD的文件（File）菜單下選擇：“批量打印”或“批量打印實用工具”下級菜單中的相應條目。

Batchplot常見問答

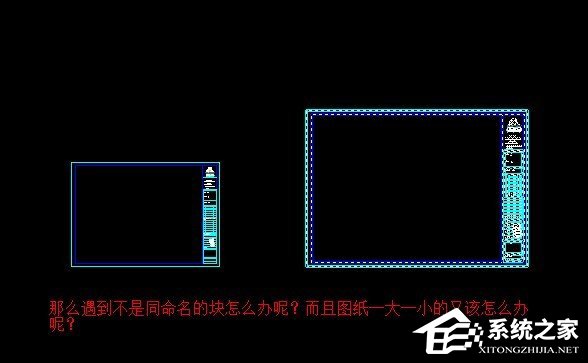

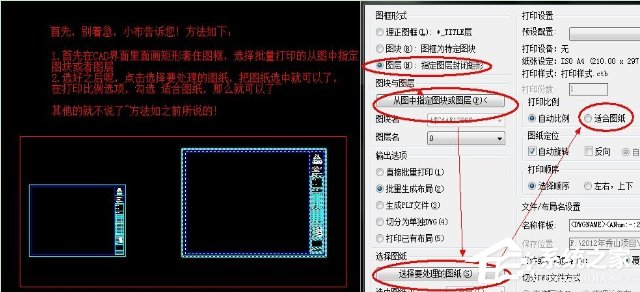

圖框不一樣而且不屬于同一個命名塊怎么辦呢？

如下圖所示：

然后按圖所示操作

特點

1.能夠批量打印AutoCAD和其他軟件生成的DWG/DXF文件。
2.支持智能識別圖紙的打印區域（圖框）及繪圖比例，無需逐個設置圖紙的打印區域。
3.支持按目錄添加圖紙，高效率添加圖紙文件。
4.支持一次選擇多個圖紙文件批量打印，也能夠智能識別一個文件中的多張圖紙。
5.圖紙排版算法國際領先，最大限度地節省紙張和耗材。
6.支持單頁打印和卷筒紙打印，能自動縮放打印圖紙和線寬，批量輸出最佳打印效果。
7.按圖紙類別分類分批打印圖紙，適用于各種打印硬件環境。

以上便是WinWin7給大家分享介紹的CAD批量打印工具Batchplot！
