立創EDA(PCB設計工具)

立創EDA是一款免費高效的國產PCB設計工具，擁有超過百萬的免費庫，已創建超過100多萬種實時更新的元件，更專注于設計，用戶也可以導入自己常用封裝庫整合立創商城元器件目錄，集成超過20萬實時更新的，并且?guī)齑娉渥愕脑骷?。電子工程師可以在設計過程中檢查元器件庫存、價格和立即下單購買，縮短設計周期。

立創EDA軟件簡介

立創EDA是一款基于瀏覽器的強大的EDA(Electronics Design Automation: 電子設計自動化)工具，起于2010年，完全由中國人獨立開發，擁有獨立自主知識產權?，F(xiàn)屬于立創商城旗下的一個重要部門。 立創EDA服務于廣大電子工程師、教育者、學生、電子制造商和愛好者。致力于中小原理圖、電路圖繪制，仿真，PCB設計與提供制造便利性。
立創EDA可以不需要安裝任何軟件或插件?？梢栽谌魏沃С諬TML5,標準兼容的web瀏覽器打開立創EDA。請優先使用最新版Chrome和FireFox瀏覽器，其他瀏覽器立創EDA暫時不做適配。

立創EDA軟件特色

1、PCB導入文件

可以導入Eagle， Altium Designer， Kicad， LTspice設計文件和庫文件。

硬件設計從未如此簡單。

2、電路仿真

集成了大量的仿真模型，現場調試前的仿真能節約你的時間與研發經費。

3、強大的電路設計功能

原理圖繪制。

方便快速的繪制原理圖，輕松分享你的作品。

4、分享電路

把你的設計分享給小伙伴，在論壇中討論電路也就變得簡單。

5、協同開發

邀請伙伴協作工程設計。

6、PCB設計

多層板，數千焊盤，依然能快速運行，布線流暢自如。

7、共建封裝庫

已創建30多萬種實時更新的元件，你也可以導入自己常用封裝庫。

8、極致云端開發

無論何時何地，無論是Windows、Linux、MAC、平板電腦，打開瀏覽器，登錄你的專屬賬號，既可進入工作模式，在項目里畫出你的創新靈感。

9、電路開源

集萬名電子工程師智慧共同開發的常用電路開源模塊，模塊復用。

使用說明

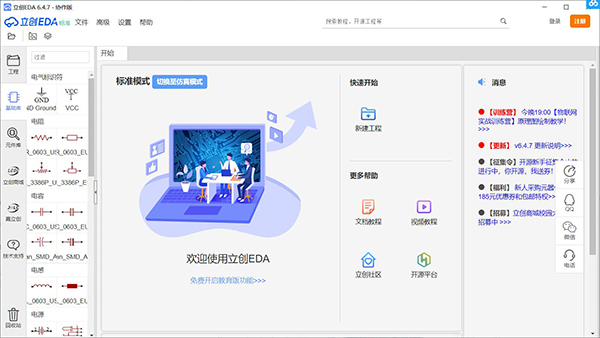

1、導航面板

編輯器左側的導航面板是立創EDA非常重要的一個組成模塊，你可以在這里找到你的工程，系統基礎庫，設計管理器，元件庫，他人共享給你的文件等。

2、工程

在這里，你可以找到你的所有工程及文件，包括你私人的，已共享的，直接拷貝別人的工程文件。

還可以支持右鍵菜單。

3、基礎庫

這里包含了很多常用的庫文件，可以很方便的使用，只需鼠標單擊后移動至原理圖畫布即可。該處不允許自定義。

4、設計管理器

設計管理器，在原理圖下你可以很方便地檢查每個零件和每條網絡；在PCB下這里還可以查看設計規則錯誤（DRC）。

5、元件庫

包含了原理圖庫和封裝庫，其中包括系統庫和用戶共享庫。你的個人庫文件也在這里。

6、在登錄后，通過點擊

新建》工程… 或 新建 》原理圖。等

“工程”概念在編輯器中非常重要，在新建原理圖，PCB等一些文件前必須存在一個工程文件夾才可進行新建，否則需要新建一個工程，以便于管理新建的文件。

“新建工程”時可以點擊所有者后面的下拉三角選擇工程的所有者。

“新建工程”時也可以通過點擊“創建團隊”的選項創建新的團隊，再通過點擊下拉所有者的選項，把所有者變成團隊，這樣，工程就是團隊的工程了。

設置名稱并點擊確認后，新建的工程將在左邊的“工程”處顯示。

工程路徑剛開始是與工程標題保持一致，中文會轉換成拼音，空格、特殊符號會轉換成橫杠，也可以單獨進行修改，具有唯一性。

在新建時，你還可以選擇這個工程是私人的還是公開的。

選擇公開后，該工程與其下的文件將顯示在你的個人主頁上，任何人都可以查看復制你的設計。添加的描述可以幫忙別人了解你的設計內容。

若創建后你想修改你的工程信息，你可在工程文件夾右鍵，選擇編輯工程。

更新日志

改善

1、修復PCB導入更新連續兩次后批量刪除新增的問題
2、導入3D庫增加文件類型識別和提示
3、當保存庫文件提示參數錯誤時增加錯誤提示
