FreeCAD(免費3D建模軟件)

FreeCAD是一款完全免費的開源CAD/MCAD/CAx/CAE/PLM三維建模軟件，這款三維建模軟件采用內核OpenCasCade，兼容Open Inventor的模型硬幣3D庫，同時還為圖片處理用戶帶來了超豐富的PythonAPI接口，方便用戶構建各種自助模塊，可以說是AutoCAD軟件的替代軟件！歡迎有需要進行圖紙設計的用戶前來獲取這款FreeCAD！

FreeCAD使用教程

探索 FreeCAD

3D視圖，顯示文檔的內容。

樹視圖，顯示文檔中所有對象的層次結構和構造歷史。

屬性編輯器，允許您查看和修改所選對象的屬性。

報表視圖（或輸出窗口），這是FreeCAD打印消息，警告和錯誤的地方。

python控制臺，其中打印所有由FreeCAD執行的命令，以及可以在那里輸入python代碼。

工作臺選擇器，您可以在其中選擇活動的工作臺。

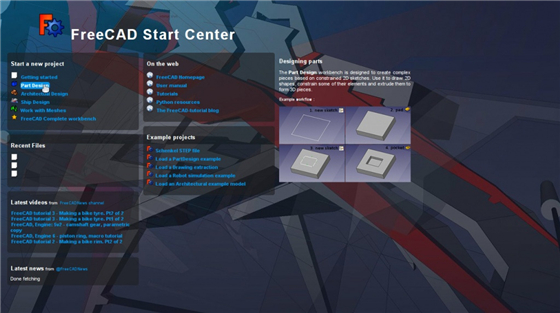

當您第一次啟動FreeCAD時，會顯示起始中心。這是起始中心的大概樣子：

在3D空間中導航

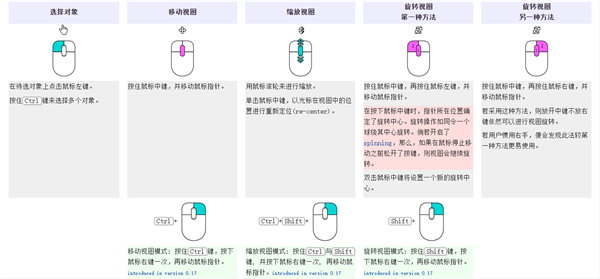

FreeCAD有幾種不同的導航模式可用，改變了您使用鼠標與3D視圖和視圖本身中的對象進行交互的方式。其中一個專為觸摸板而設計，其中中間的鼠標按鈕不被使用。下表描述了默認模式，稱為CAD導航（您可以通過右鍵單擊3D視圖的空白區域來快速更改當前的導航模式）：

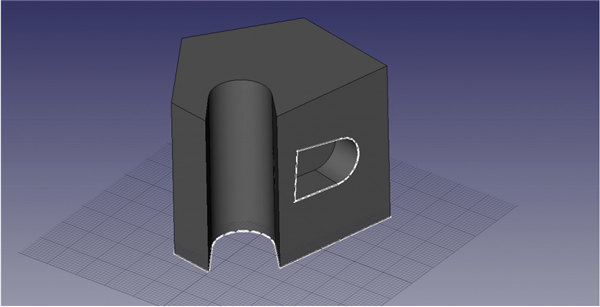

使用素描繪制器制作的2D形狀在零件設計工作臺中使用很多，例如創建3D卷，或者繪制對象面上的區域，然后將其從主卷空心化。

在任何時候，您可以選擇原始素描并進行修改，或更改墊或擠壓操作的縮放參數，這將更新最終對象。

FreeCAD亮點

1、健全的參數化模型，支持任意類型的參數驅動對象定制，甚至可完全用 Python 編程實現。

2、可通過內建的 Python 解析器，宏或外部腳本操縱 軟件的全部功能，例如 幾何模型創建與坐標變換， 幾何體的二維與三維表示 （scenegraph） 甚至圖形界面。

3、支持以插件（模塊）形式對核心功能進行擴展的模塊化的軟件架構。所實現的擴展可以像一個全新的應用程序那樣復雜，也可像 Python 腳本 或所錄制的 macros 那樣簡單。

4、支持標準格式的數據導入與導出，例如 STEP， IGES， OBJ， DXF， SVG， U3D 與 STL。

5、基于 Open CASCADE Technology 的完整的幾何核心，對 brep， nurbs， 布爾運算與倒角 （fillet） 等概念提供原生支持，可完成復雜形狀類型的三維運算。

FreeCAD功能特色

完全基于 Open CASCADE Technology 的 幾何內核 （geometry kernel）
容許在錯綜復雜的樣子種類上實行繁雜的3D實際操作，原生支持這種定義：多種斜面、非勻稱言之有理B樣條（nurbscurves）和斜面（surfaces），很多幾何圖形實體線（geometricentities），布爾運算實際操作（booleanoperations）和圓?。╢illets）和內建支持STEP和IGES格式。
全參數化設計實體模型（parametricmodel）
全部FreeCAD對象是當?shù)卦鷧?shù)化設計，代表著它們的外形能根據特性轉變 或是乃至取決于其他的對象，全部更改在必須 的時候會被全自動從新測算，并且由注銷/改版棧紀錄其實際操作。非常容易提升新對象種類，乃至所有用Python開展程序編寫。
模塊化設計方案
容許軟件（模塊）加上作用到關鍵應用軟件中。這些拓展能跟用C++撰寫全部新運用水平一樣繁雜或是跟Python腳本制作一樣簡易或是自身視頻錄制macros。你可以從內建的Python編譯器中徹底瀏覽從宏或是外界腳本制作到FreeCAD基本上一切一部分，開展幾何圖形對象建立或轉換，展現幾何圖形對象（scenegraph）的2D或是3D圖型乃至操縱FreeCAD頁面。
導進/導出來到規范格式
比如：STEP，IGES，OBJ，STL，DXF，SVG，STL，DAE，IFCorOFF，NASTRAN，VRML，此外也有FreeCAD的原生Fcstd文檔格式。FreeCAD對每一種文檔格式的兼容模式支持等級各有不同，因為它取決于完成讀寫能力的模塊。
素描畫器和管束求得程序流程
容許勾勒幾何圖形管束的2D圖型?，F(xiàn)階段素描畫器容許你搭建幾類幾何圖形管束對象，而且運用他們在全部FreeCAD中做為搭建其他對象的基本。
智能機器人仿真模擬模塊
用以學習機器人挪動個人行為。這一智能機器人模塊早已有一個拓展的圖象頁面容許只限頁面的工作內容。
制作工作簿模塊
容許置放3D實體模型的2D主視圖到一張工作簿上。此模塊會造成可導出來的SVG或PDF工作簿。此模塊盡管作用稀缺，但此特點早已能提升一個強有力的作用到Python。
3D渲染模塊
能導出來3D對象用以外界3D渲染。當今僅支持povray和LuxRender，但希望將來支持其他的渲染器。

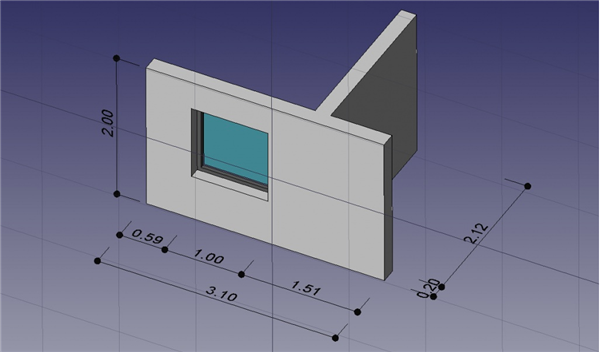

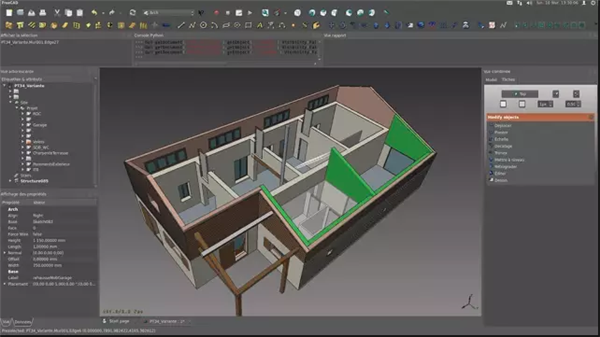

建筑學專業模塊
支持相近BIM工作流引擎，與IFC兼容。
途徑模塊
致力于機械設備設備相近研磨設備（milling，CAM），并能輸出、表明和改動Gcode。
