邁迪三維設計輔助工具

邁迪三維設計工具集是一款國產的三維設計輔助工具。主要應用于SolidWorks軟件，提供了大量的實用的設計工具，包括了鏈輪專家設計系統、帶輪專家設計系統、綜合公差查詢系統等，可以更加快速的幫助設計師完成各類圖紙?jiān)O(shè)計，提高工作效率！

邁迪三維設計工具集軟件功能

1、標準件庫

生成標準件—當選擇【標準件】菜單中的項時，會彈出 相應的標準件窗口。

螺栓副—螺栓連接副可以根據孔的尺寸自動選擇螺栓螺母墊圈的尺寸，并自動裝配。

螺栓校核—螺栓校核工具可以計算螺栓連接的強度，得出其許用最小直徑。

自定義標準件—用戶可以將企業常用配件添加到自定義標準件庫中。

2、參數化工具

電控柜設計—電控柜設計工具包括簡單柜體設計和模件式機柜設計。簡單柜體設計可以根據設計者輸入的參數設計簡單的柜體。模件式機柜設計以軟件型式實現了數據資料查詢及設計計算，并生成柜體及相關附件的三維模型，可供從事機柜結構設計、制造的工程技術人員使用。

鋼結構工具—使solidworks具備了鋼結構三維設計的功能，包括角鋼、槽鋼、空心型鋼、H型鋼等常用型鋼，可以自動為型鋼命名，并輸出物料清單 。

鈑金工具—匯集了有圓管、圓錐體、球面以及方圓連接管等各種常用的異形鈑金構件。

設計工具：

圓柱齒輪、圓錐齒輪、蝸輪蝸桿、滾子鏈、齒型鏈、V帶、平帶、同步帶、多鍥帶、軸設計、凸輪工具、彈簧設計、絲杠。

3、二維工具

生成明細表、生成零件號、重排序零件號、填寫標題欄、填寫技術要求、公差查詢、形位公差、綜合公差查詢、符號庫、齒輪二維圖。

4、綜合工具

BOM工具—擴充了BOM功能，實現了匯總信息的自定義和導出表格的自定義，功能更加強大。

置換文件名—為了解決手工修改文件名的問題而開發。

文件加密—可以加密、解密任意類型的文件，速度快，操作簡便。

日積月累—包括兩部分功能：資料查詢和文件管理，上面是“資料查詢”，列出了常用機械設計資料，可以輸入關鍵字搜索；下面是“文檔管理”，可以導入各種格式的數據文檔，用截圖工具為每一個數據文檔生成一張截圖，也可以在下方輸入一個文檔的備注資料。

批量轉換為PDF—可以很方便的把一個目錄下的所有工程圖文件全都轉換為PDF文件，并放到指定目錄下。

拼圖打印—可以將多張圖紙拼接成一張無限長的圖紙，或者將一張大圖紙切割成多張小尺寸圖紙，并輸入到一個PDF文件中，以方便打印。

力學分析—可以實現一些簡單的材料力學計算，節約你很多的計算時間。包括：多個扭轉分析、簡單扭轉分析、應力圓分析、截面特性及壓桿分析、靜定梁分析、薄殼中的應力計算。

5、配件庫

本機配件庫—本機配件庫默認為空，需要從“我的三維配件網”上下載模型包，并加載。

內網配件網—在一個企業內部，只需要將一臺電腦作為服務器，其它所有的電腦作為客戶端，就可以在局域網內共享一個配件庫，只需要服務器定期從“邁迪三維配件網”上下配件庫即可。 客戶端在使用內網配件庫時，會將用過的配件緩存到本機庫中。

在線配件庫—在線配件庫是“我的三維配件網”提供的配件庫，需要聯網使用，使用過程中下載的文件會自動緩存到本機庫中，久而久之就可以離線使用了。

加載模型包—需要到我的三維配件網下載需要的模型包，展開樹列表，選中一個企業，單擊菜單“訪問公司首頁” ，或單擊下方的網址，就可以進入“我的三維配件安網” 的相應下載頁面,然后下載需要的包。

使用教程

首次使用邁迪工具，會提示啟動SolidWorks。

【注意】：一定要等到SolidWorks完全啟動后單擊“確定”按鈕繼續執行，否則可能會啟動兩個SolidWorks。

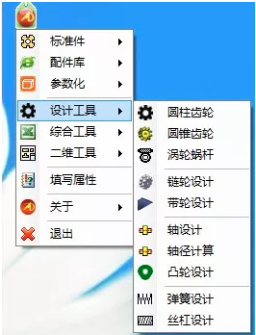

初始化完成后，會啟動邁迪工具條：
