豪沃克幕墻工具包是一套搭配CAD軟件使用的工具合集，是一款小巧高效的幕墻輔助軟件。軟件界面友好，不用復雜的操作,極易上手，功能強大。豪沃克幕墻工具包官方版能完美支持浩辰CAD8平臺，適用于幕墻設計、制造及施工業務的建筑類以及制造類企業使用。

豪沃克幕墻工具功能：

普通幕墻：明框幕墻、隱框幕墻、半隱框幕墻、石材/陶板、鋁板幕墻、點式幕墻、全玻幕墻、單元體幕墻、各類型焊縫、螺栓連接計算、百葉計算等,各類型立柱有限元、橫梁有限元、轉角立柱、框架立柱、斜框架立柱、多功能橫梁等RRR

雨篷計算：懸挑/拉桿/拉壓桿/點式/變截面/三維雨篷等，雨棚框架

三維欄桿：各種復雜欄桿計算

采光頂：單坡采光頂/雙坡采光頂/單坡車棚/雙坡車棚，各類型采光頂框架類型計算

熱工有限元：各類型門窗幕墻節點的熱工有限元U值分析

板塊有限元：各種形狀(矩形/三角形/圓形等)的平板在荷載作用下的分析，荷載作用區域以及支撐邊界都可隨意定制

平面結構有限元：XStrCal結構計算程序

還有其他門窗計算、索網/異型索網、索桁架、三維吊頂、三維豎直幕墻/斜幕墻、門窗設計、下料、線材優化、板材優化等常用功能

使用說明

【使用說明】

如果原先安裝過豪沃克軟件需要在控制面板中進行卸載，雙擊setup.exe可以完成豪沃克軟件的安裝。然后運行安裝目錄中hwkcadbag.exe程序，無需操作，關閉即可，主要為了生存配置文件。

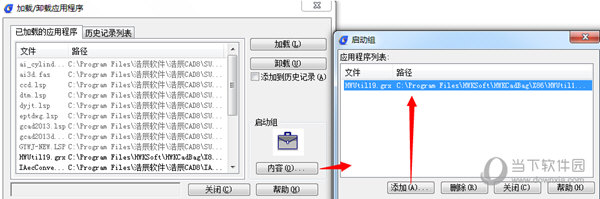

打開浩辰CAD8軟件，執行工具---加載應用程序（或者命令行輸入ap），點擊啟動組下面的“內容”按鈕，點擊“添加”功能，找到豪沃克安裝目錄中的HWUtil19.grx文件（32位默認是在C:\Program Files\HWKSoft\HWKCadBag\X86，64位系統C:\Program Files\HWKSoft\HWKCadBag\X64），添加完成后，關閉重新打開浩辰軟件會自動加載豪沃克程序，并在菜單欄生成HWKSoft菜單。

系統設置

1、系統設置:命令設置豪華窗簾工具包功能正常使用所需的初始設置。點擊此命令，在AutoCAD中彈出系統設置對話框
2、點距離精度設定:設定【型材檢查】命令采用的點距離大小，如果兩個端點的距離小于該精度，則在進行型材檢查時，該兩點自動連接到一個點(去除其中一個，連接到其他部分)的距離設定過大，圖形可能不會按預期變化
3、打印機列表:設置自動批量快速打印時采用的打印機。如果A3或更大的打印機，請使用后綴名為.pc3的打印機(使用AutoCAD的文件菜單下面的繪圖機管理器，添加后綴為.pc3的打印機)。否則，打印的紙可能不是希望的紙張大小。
4、色表列表:設置印刷時使用的色筆設置。
