PowerDesigner(數據庫建模軟件)官方下載 V16.6.1.0中文版

PowerDesigner是Sybase的企業建模和設計解決方案，采用模型驅動方法，將業務與IT結合起來，可幫助部署有效的企業體系架構，并為研發生命周期管理提供強大的分析與設計技術。這款軟件支持概念模型、數據模型、業務模型等多種功能，并與 .NET、WorkSpace、PowerBuilder、Java™、Eclipse 等主流開發平臺集成起來，從而為傳統的軟件開發周期管理提供業務分析和規范的數據庫設計解決方案，有效的的提升工作效率。

PowerDesigner軟件特色

1、AppModeler

為客戶/服務器應用程序創建應用模型。

2、ODBCAdministrator

此部分用來管理系統的各種數據源。

3、DataArchitect

這是一個強大的數據庫設計工具，使用DataArchitect可利用實體-關系圖為一個信息系統創建"概念數據模型"-CDM(ConceptualDataModel)。另外，DataArchitect還可根據已存在的數據庫反向生成PDM、CDM及創建數據庫的SQL腳本。

4、ProcessAnalyst

這部分用于創建功能模型和數據流圖，創建“處理層次關系”。

PowerDesigner官方版安裝教程

1.下載PowerDesigner程序并運行，選擇Next。

2.選擇安裝地區任意選擇即可，再來勾選下同意協議，如下圖所示。點擊Next下一步。

3.選擇PowerDesigner安裝位置：默認是安裝在C盤目錄下的，可單擊路徑后面的browse瀏覽按鈕自定義軟件安裝位置。確認好安裝位置后再點擊 Next下一步繼續。

4.選擇要安裝的組件，這個大家可根據自己的需求來進行勾選。為了更好的體驗powerdesigner軟件，小編建議全部勾選。然后點擊Next。

5.選擇需要安裝的用戶配置文件，這里我們還是選擇默認設置即可。點擊 Next下一步繼續。

6.然后從這里開始后的界面就可以一直點擊下一步了，確認安裝信息點擊安裝。

7.等待安裝完成就會看到如下圖了，點擊finish完成退出安裝向?qū)Ъ纯伞?/p>

PowerDesigner使用教程

PowerDesigner如何創建表？PowerDesigner如何生成sql語句？

1.啟動我們已經安裝好的PowerDesigner軟件，進入主界面第一步先來創建模型，只有建立模型以后才能建立表格才能進行以后的操作。具體操作點擊“File”選擇“New Model”,接著就會彈出一個對話框，在頁面中的“Model name”輸入模型名稱，在“DBMS”中選擇你要生成的數據庫類型即可。小編建議在這里選好后，以后生成的語句會容易些。

2.根據以上創建好模型，接下來開始建表。首先在右側工具欄中選擇建表工具。在左側工具箱中點擊“Physical Diagram”中的表格即可創建。點擊以后在中間的地方選擇放置的位置。

3.小編這里選擇在中間放置了，接下來就開始添加字段了。雙擊可修改表名。

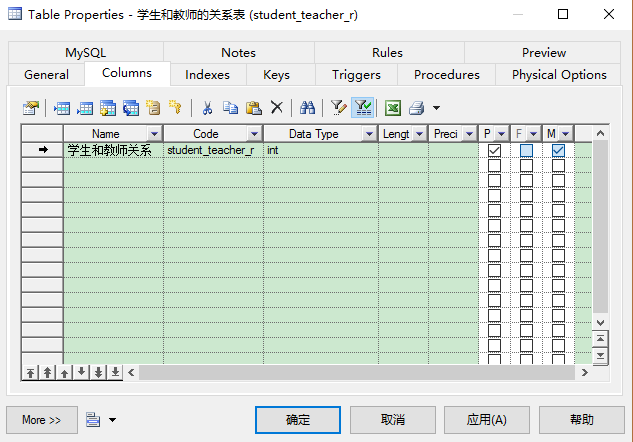

4.建立表字段。其中Name查詢時要使用的表名，Code是字段名，comment是表字段的說明。

5.Date Type是設置字段的類型，其中varchar(40)是字符串型，int是數字型。在Length是字段的長度，如果是主鍵的話Piamary和Mandatory這兩個是要選中的，一個標示是主鍵，另一個是標示不能為空。

6.這樣基礎的建表就已經完成了，在表名上選擇右鍵，選擇“SQL Preview”就能看到SQL代碼了。

更新日志

1、重構模型報告編輯器

2、導入XML文件

3、增強對象生成功能

4、增強版本分支功能

5、增強Power Designer門戶功能

6、倉庫本地模型緩存
