Protel99SE是一款由Altium公司推出的EDA軟件,擁有EDA設計功能,具有功能強大、界面簡潔、易學易懂等特點。在計算機中通過【Protel99SE】可以讓你設計出電子線路原理圖、印刷電路板、PCB版等等常用的電子圖,有需要的用戶不要錯過了哦!
快捷鍵設置
enter——選取或啟動
esc——放棄或取消
end--刷新屏幕。
pgup--放大窗口顯示比例。
pgdn--縮小窗口顯示比例。
del--刪除點取的元件(1個)。
ctrl+del--刪除選取的元件(2個或2個以上)。
x+a--取消所有被選取圖件的選取狀態。
f1——啟動在線幫助窗口
tab——啟動浮動圖件的屬性窗口
y--將浮動圖件上下翻轉。
x——將浮動圖件左右翻轉。
space——將浮動圖件旋轉90度。
alt+backspace--恢復前一次的操作。
ctrl+backspace--取消前一次的恢復。
crtl+ins——將選取圖件復制到編輯區里。
shift+ins——將剪貼板里的圖件貼到編輯區里。
shift+del——將選取圖件剪切放入剪貼板里。
Protel99SE操作教程
1、調用畫圖工具view-》toolbars-》customize。
2、在移動元件時按空格可旋轉元件。
3、找元件時要參照對元件庫的描述, converter含有ad、da等。
analog是模擬器件如運放等; memory是存儲器件。
4、一個工程數據庫中最好不要將所有文件都放在文件夾documents中。
因為這樣會產生一些意想不到的小問題。而將文件直接放在數據庫根目錄下則不會出現這些問題。
Protel99SE安裝過程
1、打開protel99 se文件夾。
2、雙擊setup.exe,開始進行安裝。
3、安裝過程中輸入序列號:ng9a-jvdn-z4sk-cttp。
4、直到最后安裝完成,安裝servicepack6文件夾里邊的。
5、rotel99seservicepack6.exe。最后安裝完成。
6、將解壓包中漢化文件夾中的“CLIENT99SE.rcs”文件復制到“C:\Windows”目錄下。

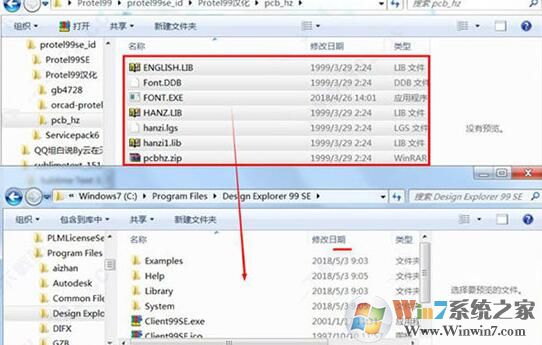

7、將漢化文件夾下“pcb-hz”文件夾內的所有文件復制到軟件的安裝目錄下,默認安裝目錄:“C:\Program Files\Design Explorer 99 SE”,將文件的只讀屬性去掉。
8、將“GB4728.ddb”文件復制到“C:\Program Files\Design Explorer 99 SE\Library\Sch”目錄下,將文件的只讀屬性去掉。
9、將“GUOBIAO Template.DDB”文件復制到“C:\Program Files\Design Explorer 99 SE”目錄下,將文件的只讀屬性去掉。

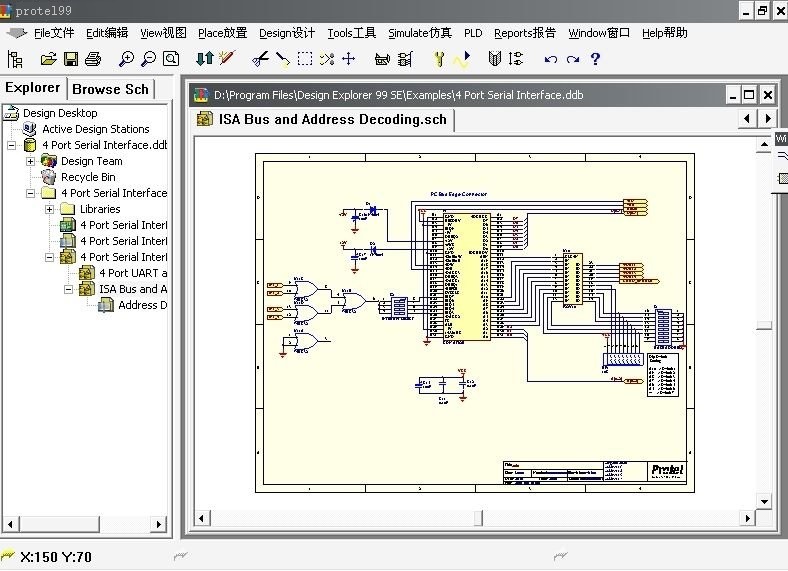

完成操作重新運行Protel99SE即可看到中文操作界面,以及沒有任何注冊提示!
Protel99SE功能
1、電路工程設計部分
①電路原理圖設計系統(advanced schematic 99)
電路原理圖設計系統報包括電路圖編輯器(簡稱sch編輯器)、電路圖零件庫編輯器(簡稱schlib編輯器)和各種文本編輯器。
本系統的主要功能是:繪制、修改和編輯電路原理圖。更新和修改電路圖零件庫;查看和編輯有關電路圖和零件庫的各種報表。
②印刷電路版設計系統(advanced pcb 99)
印刷電路版設計系統報包括印刷電路版編輯器(簡稱pcb編輯器)、零件封裝編輯器(簡稱pcblib編輯器)和電路版組件管理器。
本系統的主要功能是:繪制、修改和編輯印刷電路版;更新和修改零件封裝;管理電路版組件。
③自動布線系統(advanced route 99)
本系統包含一個基于形狀(shape-based)的無柵格自動布線器,用于印刷電路版的自動布線,以實現pcb設計的自動化。
2、電路設計與pld一部分
①電源電路模擬仿真系統(advancedsim99)
電源電路模擬仿真系統包括一個數據/脈沖信號仿真器。可出示持續的模擬信號和脈沖信號。
便于對電路設計圖開展數據信號模擬仿真,進而認證其準確性和可行性分析。
②可編程邏輯設計系統(advancedpld99)
可編程邏輯設計系統包含一個有英語的語法作用的文本編輯和一個波型在線編輯器(waveform).。
本系統的關鍵作用是:對時序邏輯電路開展剖析、綜合性;觀查數據信號的波型。
運用pld系統能夠最大限度地精減邏輯性構件,使數字電路設計設計做到最簡單化。
③高級信號完整性剖析系統(advancedintegrity99)
信號完整性剖析系統出示了一個精準的信號完整性手機模擬器。
能用來剖析pcb設計、查驗電源電路設計主要參數、試驗超調量、特性阻抗和數據信號諧波電流規定等。
