Fritzing是一款免費開源的電子設計自動化軟件，可以用于學習和制作電路原理圖和PCB。它支持設計師，藝術家，研究人員和愛好者參加從物理原型到進一步實際的產品。還支持用戶記錄其Arduino和其他電子為基礎的原型，與他人分享，在教室里教電子，并建立一家生產印刷電路板的布局。

基本簡介

Frizing簡化了過去PCB布局工程師的工作，他們都是用“拖延”的方法完成復雜的電路設計。但是目前這個軟件的組件庫還是有點小(不過可以自己畫)，看不到CRC功能。以后組件庫多了就更實用了。
但是對于藝人或者有非電子信息背景的人來說，F(xiàn)rizing是一個很好的入門工具。您可以通過簡單的方式拖動組件和連接線條。最后按File->Export，可以輸出成Eagle使用的標準格式。甚至連臺詞都會幫AutoRouter！。最棒的是，電路的設計也幫你直接裝在Arduino上，讓你送完電路板洗完元件焊好就可以馬上用。

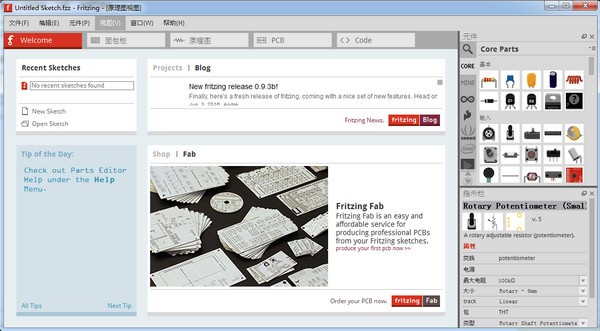

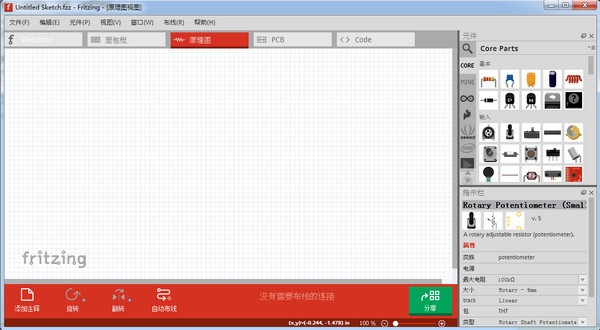

光看界面就像一個很棒的軟件。它不模擬Arduino運算，也不能代替Arduino編程語言開發，但是……可以幫助你快速設計電路！也許我們可以在此基礎上設計一個類似Proteus的模擬工具，這樣我們真的完全不需要買ardunio了！

Fritzing使用教程

1、如果在元件庫中找不到元件，通用IC是個好幫手。把他拖到你的草稿上，然后使用指示器中的小工具：從25種不同的通孔和SMD包中選擇；修改針腳標簽；對DIP和SDP修改針腳數。你也可以通過針標簽編輯器修改針腳名稱。

2、在面包板視圖中，拖動元件保持它的腳連接在面包板上，在開始拖動時按住Alt（Linux：meta）鍵。

3、在面包板視圖中，增加曲線，綁定腿，按住Control（mac：command）鍵拖動。你可以在配置中設置是否彎曲的線是默認值。

4、在面包板視圖中，從針腳拖出一條線，按住Alt（Linux：Meta）鍵。

5、要拖動畫布，按住空格鍵使用鼠標拖動它。

6、自由旋轉面包板或PCB視圖中的元件，選擇它，然后使鼠標接近它的一角直到看到旋轉的光標。按下鼠標，那個角將會跟隨你的鼠標拖動旋轉。

7、在PCB視圖中自由轉動logo文本或圖像，按住Alt（linux：meta）鍵，然后自由旋轉它。

8、在視圖中開啟某一層的可視度，進入視圖菜單，選擇一個可視的層的項目?；蛘邚拇翱诓藛未蜷_層面板。

9、元件庫中的圖標可能和多個元件相關聯。所以從元件庫中拖動一個圖標到sketch中時，查看指示欄。指示欄將顯示可以選擇修改的元件，或者將它轉換為相關的元件。元件庫的圖標也是一個小的“堆棧”，而不只是一個圖標。

10、從Fritzing中導出圖像時，可以選擇導出哪一些層。在選擇‘導出...’命令前，進入視圖菜單，隱藏不想被看到的層。

11、編輯元件標簽，雙擊它，或者使用指示窗口中的文本輸入控件(在指示欄Inspector下面的“芯片標簽”里輸入芯片名字).

12、在元件標簽上顯示不同的屬性，例如旋轉或改變字體，右鍵點標簽選擇。

13、在導線上增加曲點，在想要增加的地方雙擊.

14、刪除一個導線上的曲點，只要雙擊它。

15、更精確的移動選定的元件，使用方向鍵。shift-方向鍵移動10個單位。

16、拖動一段線段(在兩個曲點之間的)，可以按住Alt鍵(Linux:Meta)拖動。如果同時按住Shift，線段將會垂直或者水平移動。

17、使用shift拖動一段導線終端或者彎曲點，可以強制線段為45度(或者45度的倍數)。如果導線連接到了其他的導線，拖動的線段將和他臨近的線段以90度角連接。.

18、在原理圖和PCB視圖中，如果按住Alt鍵(Linux:Meta)拖動一個曲點,將會從那個曲點處拖出一條新導線。

19、強制一個元件水品或者垂直的運動，在拖動時按下shift鍵.

20、如果在選擇元件或者導線(段)時遇到問題，嘗試選擇擋住的元件，把它發送到下面：使用在元件菜單上的上升和下降功能，或者環境菜單(右鍵菜單)。
