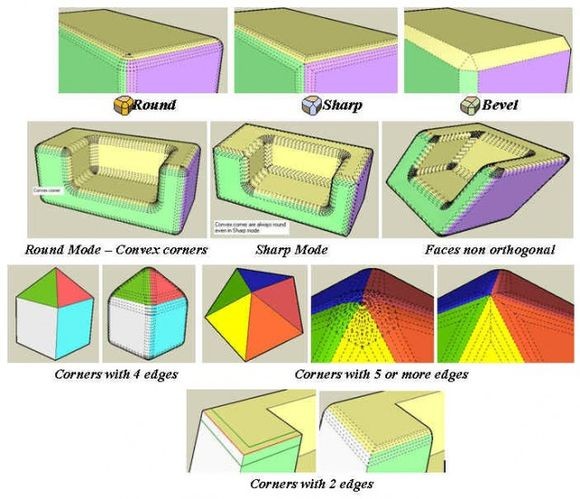

      草圖大師倒角插件(RoundCorner)是一款專業的SU軟件，可以對三維物體的邊界進行倒直角和倒圓角等操作，草圖大師倒角插件(RoundCorner)有三種模式可供選擇，分別是圓角模式、尖角模式以及倒邊模式，并支持非正交的形體，解決了SketchUp草圖大師三維模型倒角困難的問題。

草圖大師倒角插件使用方法

1、預先選擇幾何體（邊，面），然后單擊3個圖標中的一個。邊緣以紅色突出顯示，偏移邊界以綠色突出顯示。

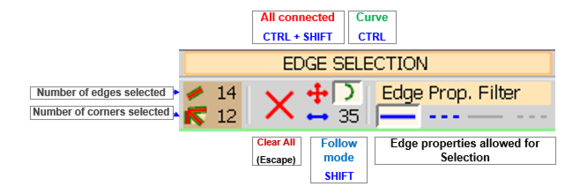

2、您還可以以交互方式選擇邊緣。為方便起見，您有幾種選擇模式，可以通過調色板左側的按鈕（或通過Ctrl和Shift鍵）激活。默認情況下，RoundCorner僅考慮普通邊。

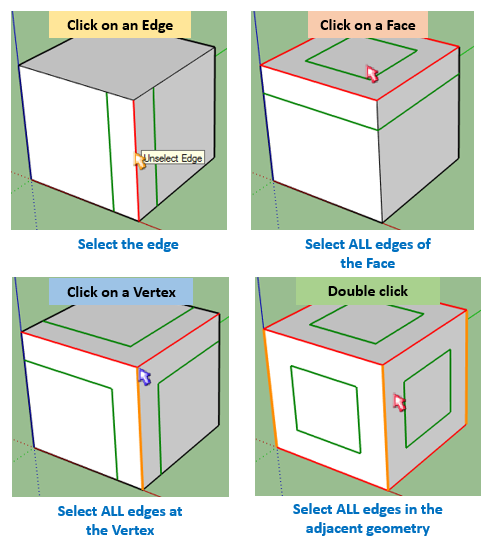

您可以通過單擊邊緣，面和頂點來添加/刪除選區中的邊：

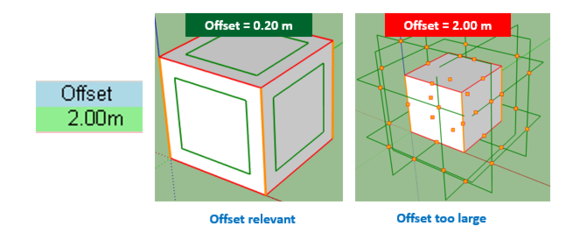

3、通過在VCB中鍵入新值（在模型單元中）或單擊按鈕選項板中的小字段來調整“偏移”參數。這將反映在預覽中。

重要提示：請注意選擇與模型相關的偏移量。如果您預先選擇邊緣并在預選中啟動RoundCorner，您可能會看到一堆紅色和綠色的片段，甚至沒有片段; 這可能意味著當前偏移量太大或太小。

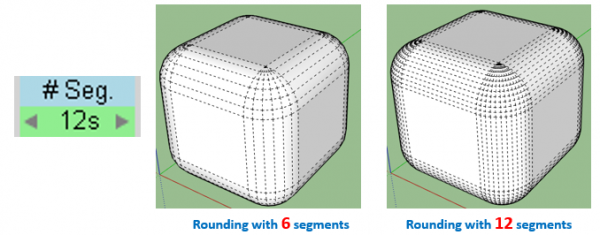

4、調整輸入的段數（默認值為6）。在“倒角段數”中單擊小三角形圖標或在輸入框中鍵入新的數值，并回車。

注意：圓角與銳角：記住圓角模式是非常多的線與面組成。對于標準立方體 (8個角), 用6段進行舍入, 您將生成最小值 8 x 36 + 12 x 6 = 360 新生成面域 (可能是 720, 因為面如果不是正交的, 可能會自動三角化)。相反, 銳角只會生成少數線、面, 沒有角, 并創建 12 x 6 = 60 新面域。

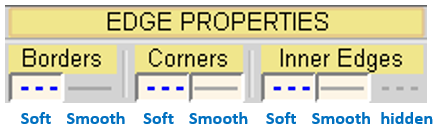

5、（可選）為“邊框”和“角”邊設置渲染樣式。默認值通常很好，因為它們可以柔化并平滑邊角并柔化邊框。

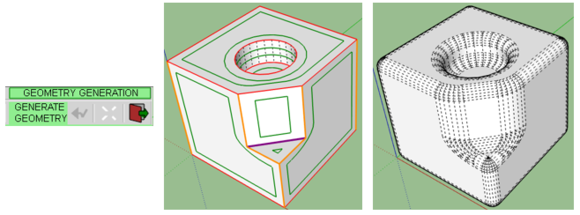

6、通過單擊空白區域或 GENERATE GEOMETRY按鈕或按Enter鍵生成幾何圖形。

生成幾何體后，可以使用Ctrl-Z（或橙色“ 后退”按鈕）取消生成，然后返回“選擇”模式。您還可以調整一些參數（偏移量，段數，......），然后使用“ 應用更改 ”按鈕使用新參數重新生成幾何體。

注意：某些復雜的幾何配置可能存在一些限制和問題。例如，圓孔可能會使頂面留在原位。只需將其刪除即可顯示舍入。
