SView看圖紙

SView看圖紙APP是一款專為設計師、工程師、建筑師等專業人士打造的圖紙查看和標注工具，SView看圖紙APP提供了多種功能，使用戶能夠方便地查看、標注和分享各種類型的圖紙文件。用戶可以在APP中打開各種格式的圖紙文件，包括CAD文件、PDF文件、圖片文件等等，可以通過放大、縮小、旋轉等操作來查看圖紙的細節，并可以進行標注和批注，以便更好地與團隊成員交流和分享意見。SView看圖紙APP還支持多人協作，用戶可以與團隊成員實時共享圖紙，并進行實時標注和討論，能夠幫助用戶更高效地查看和處理圖紙文件，提高工作效率。

SView看圖紙APP特色

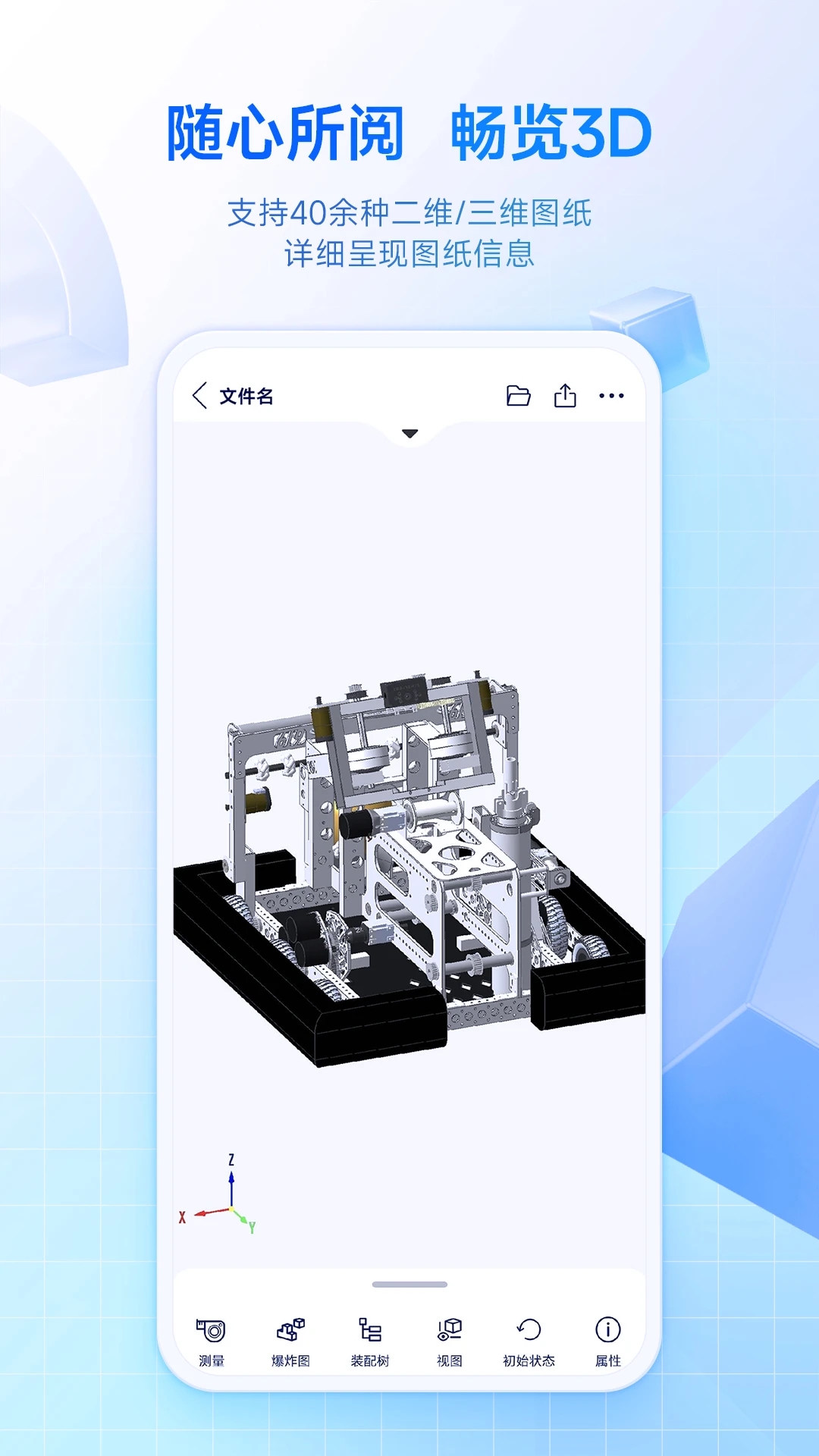

※ 可專業瀏覽40多種二維/三維格式
SView支持打開CAD、SolidWorks、ProE/Creo、NX、CATIA、Fbx、Ifc、Inventor、JT、Parasolid、PDMS、Rhino、Revit、U3D、UG、CGR、ACIS，JCD等主流軟件的dwg、dxf、3ds、.sat、.asat、.model、.dlv、.dlv3、.exp、.session、.3dxml、.cgr、.fbx、.ifc、igs、iges、ipt.、iam.、.jt、.x_t 、. x_b 、.xmt_txt、 .xmt_bin、CATPart、.prt 、.asm、.sldprt 、.sldasm、.stp、.rvm、.3dm、.par、 .psm、 .asm 、.rvt、.slddrw、.prt、.CATDrawing等等，能夠直接瀏覽dwg、dxf、.slddrw、.prt.CATDrawing等二維CAD圖紙數據以及STL、obj、3ds、SVP等文件;
※SView可對超大數模實現輕量化處理
將三維模型源數據轉換成輕量化SVLX格式，完整保留零部件裝配結構、模型顯示數據、PMI數據、視圖、剖面、設計工程師標注的指導性的技術說明文字等數據。輕松在手機端或者手機網頁、小程序端打開瀏覽。同時也可根據需要隱藏部分敏感信息，圖紙信息安全可控。

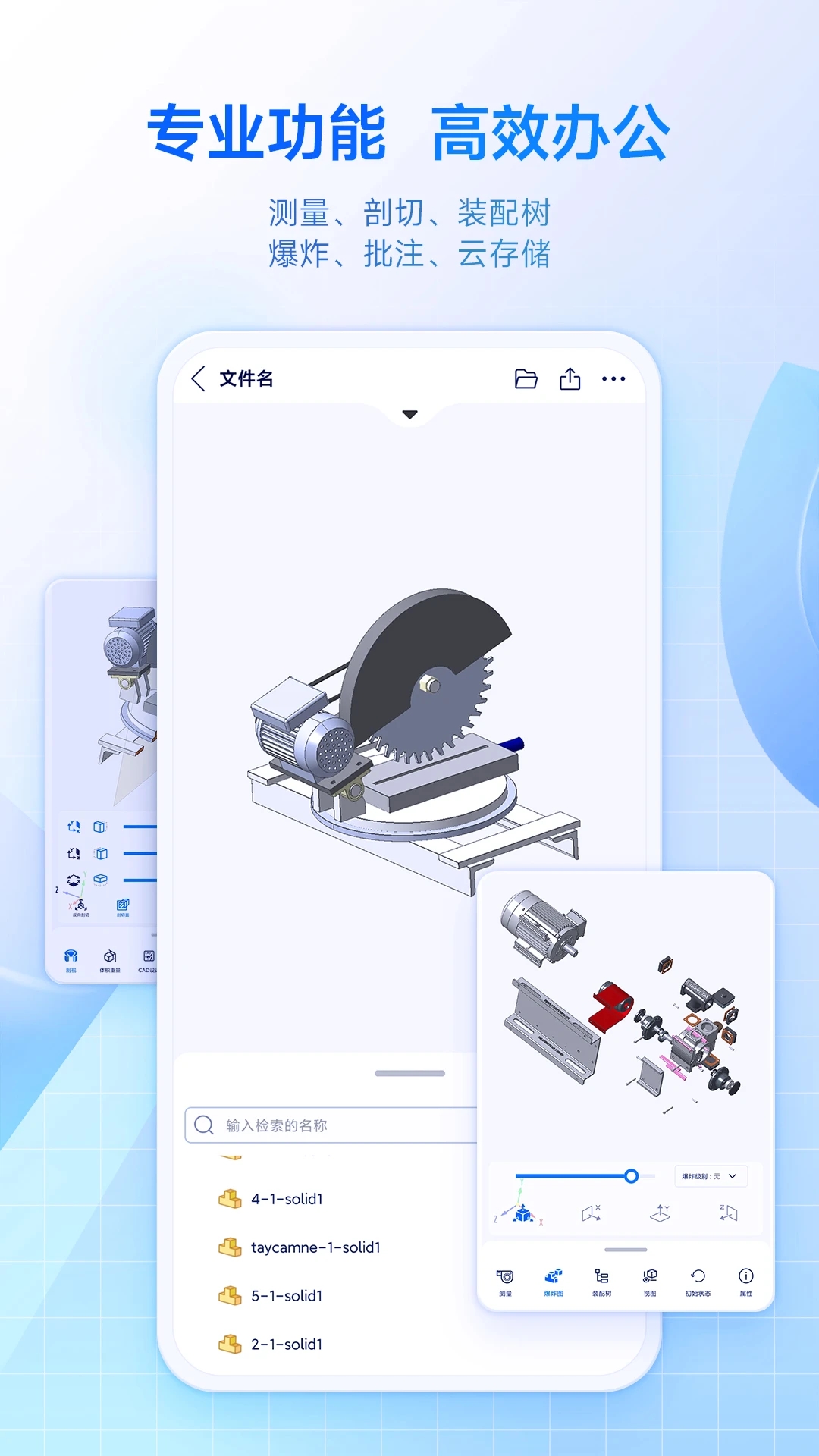

※ SView 提供多種3D預覽操作功能
支持單點或多點觸摸交互，模型在線預覽，旋轉，平移，放大，縮小，更改顏色，爆炸示意圖，顯隱交換，測量，體積計算，面積計算，查看/隱藏裝配結構，多角度剖視圖，添加批注，表面或者線框模型查看，裝配動畫，多方協同會議功能，遠程評審，語音助手。

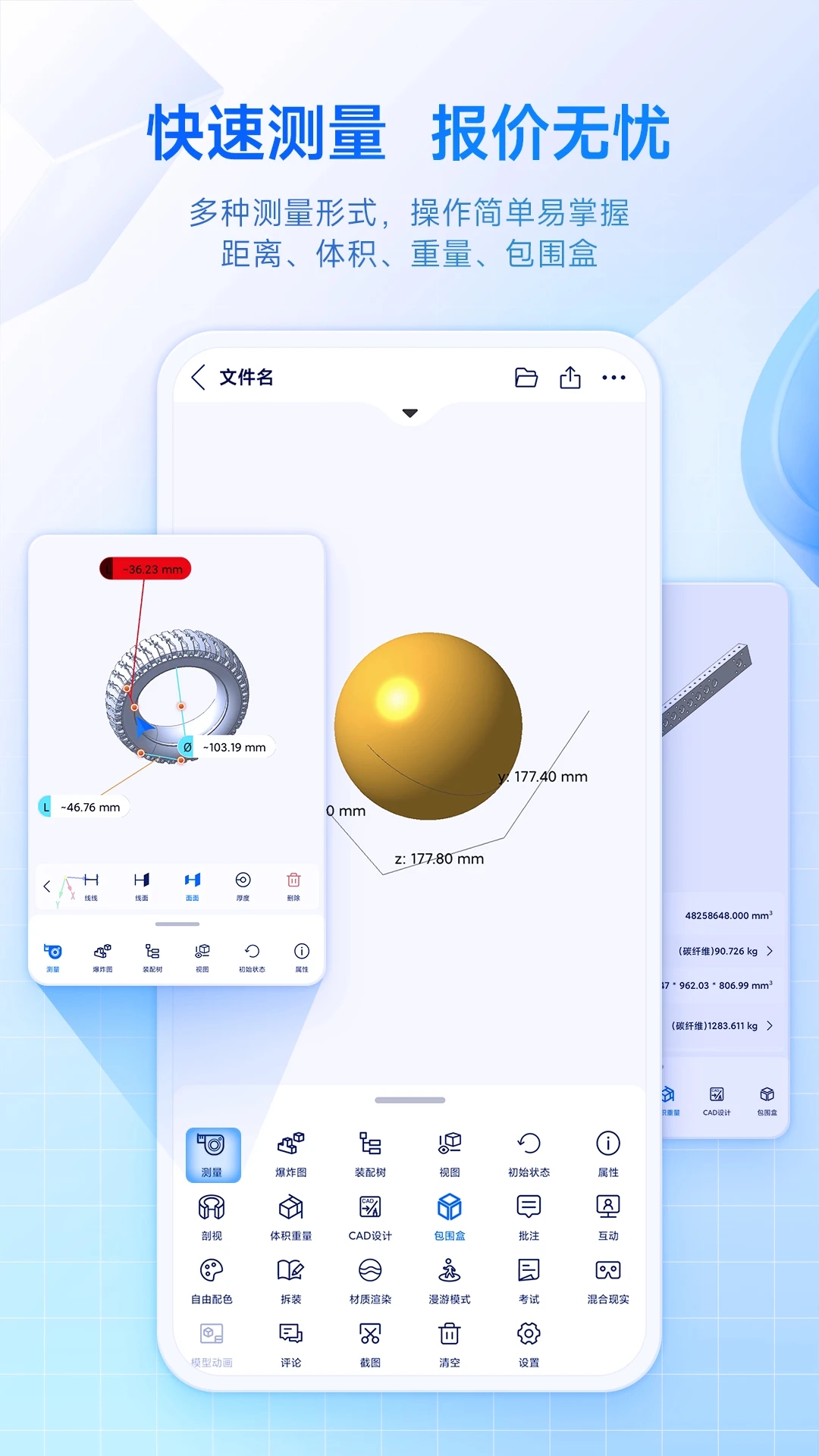

※ SView強大的測量計算功能。
借助測量助手以及SView強大的內部數據計算邏輯，實現對3D模型進行點到點，點到線，點到面，線到線，線到面，面到面的距離測量
測量圖紙線線夾角，線面夾角，面面夾角
通過屬性獲得3D文件點、線、面、體的屬性數據信息。
測量圖紙直徑、半徑、軸距、中心距
測量圖紙壁厚
測量圖紙面積，表面積，
側廊圖紙模型體積，重量、包圍盒數據。
二維CAD圖紙測量特征點捕捉，端點、中點、垂點、交點、圓心等特征點捕捉
※多終端同步備份使用
SView同時應用在手機端、PAD端、電腦客戶端、網頁端，實現賬戶同步，文件同步備份。
※打開SView簡單方便
可直接讀取來自qq，微信，郵箱、手機本地或者其他通訊工具中的三維圖紙模型。
※預覽后的模型可以導出為圖片、二維碼、html5超鏈接等多種形式，并能隨時隨地分享給好友，社區，朋友圈。
※分享方式多樣化
普通分享，直接分享瀏覽鏈接或者分享模型文件
安全分享，根據需要設定不同分享限制，并能夠隨時追蹤文件預覽情況。
※應用內添加批注
實現模型批注添加功能，添加測量數據、文字、語音等內容，保存為視圖存儲，可分發查看。
※賬戶分級，一鍵切換
分個人賬戶及企業賬戶，滿足個人基于圖紙的瀏覽、分發等等工作需求，同時也可滿足企業實現成員3D模型瀏覽、格式轉換、音視頻協同、項目管控、文檔管理；可根據不同需要隨時切換賬戶。
※企業賬戶實現移動端項目管理
創建項目，存儲分享文件，追蹤項目進展
※企業賬戶可格式互轉
一鍵轉換圖紙格式，實現不同圖紙格式數據交換，例如.sldasm格式轉換為.stp格式，.stp格式轉換為.prt格式等等
※企業賬戶可支持裝配指導
精確定位裝配零件，高效指導加工裝配
※移動端協同會議
用戶可實現多地多人“零距離”協同會議，突破地域空間限制，讓模型的預覽評審更高效，添加批注、拆分模型各種動態操作時時呈現給參會者。會議記錄，模型下載同步進行。聲音畫面時時傳遞，會議場景更真實。
※提供個人空間用于備份3D圖紙，多格式辦公文檔，實現不同設備終端上文件同步備份共享，輕量化轉換，預覽服務。
※拆裝練習、培訓功能
通過交互式操作，模擬練習產品的拆裝過程，配合培訓考試功能，完成規定拆裝動作，增強學員對裝配的掌握程度。

SView看圖紙APP功能

1、角度測量

測量線線夾角，線面夾角，面面夾角，通過屬性直接獲得3d文件關于點，線，面，體的屬性信息。

2、體積計算

基于底層強大的數據計算邏輯，測算出3d圖紙各部件體積數據，應用于體積數據測量。

3、距離測量

借助測量助手以及sview強大的內部數據計算邏輯，對3d模型實現點到點，點到線，點到面，線到線，線到面，面到面的距離測量！

4、拆裝練習、培訓功能

通過交互式操作，模型練習產品拆裝過程，配合培訓考試功能，完成規定拆裝動作，增強學員對裝配的掌握程度。

5、圖紙分享更便攜

預覽后的模型可導出為圖片、二維碼、html5超鏈接等形式，并隨時隨地分享給好友、社區、朋友圈，同時支持文件分享至sview項目組，sview內部好友。

6、重量計算

提供多種材質密度值，支持自定義密度計算，計算模型體積并方便對外快捷報價、成本估算。

7、項目協同/管理

方便快速的項目管理協同功能，可針對項目進行文件管理、計劃追蹤、問題匯總、成員權限管理等豐富操作。

8、提供云存儲空間

提供個人空間用于備份3d圖紙及2d圖紙，實現不同設備文件備份、共享、輕量化轉換、隨時隨地預覽。

使用教程

上傳模型文件

1、首先在本站下載打開軟件，在【我的空間】點擊新建圖標，新建一個文件夾；

2、把裝配體總裝及所有零部件，上傳至同一文件夾，保持原有裝配層級不變；

3、更簡單的是直接上傳壓縮文件，再解壓縮。選定壓縮包，底部【解壓】按鈕；

預覽—分享

1、轉換好的裝配體模型以svlx格式存在空間中，點擊轉換后的文件就可以看到了，不需要對其他零部件再執行操作。

如何測量

1、首先，調出測量小助手，啟動菜單下【測量】，在【距離】測量菜單下：點到點，點到線，點到面，線到線，線到面，面到面；

2、設定為點到點或者點到面測量，在模型中用測量助手通過放大縮小移動模型，準確選點，選面后在空白處點擊一下；

3、選定兩條線或者兩個面后，點擊空白處就能得到線到線和面到面的距離。

頂級裝配在線轉換

1、不管是直接上傳還是壓縮包上傳再解壓縮，所有的裝配體中只需要對頂級裝配轉換即可；

2、選定總裝文件后點擊底部菜單【轉換】，轉換為svlx格式；

更新內容

修復了一些已知問題
