win7小編教你cad刪除多余的線如何操作？CAD是一款專業的二維繪圖、詳細繪制、設計文檔和基本三維設計的圖像編輯制作軟件，那么在我們使用cad進行制圖或者在修改收到的圖紙的時候發現里面有很多相交的地方多余的線超過相交點該怎么刪除呢？在本文中winwin7小編教大家刪除cad中多余線的方法。

cad刪除多余的線操作方法一：

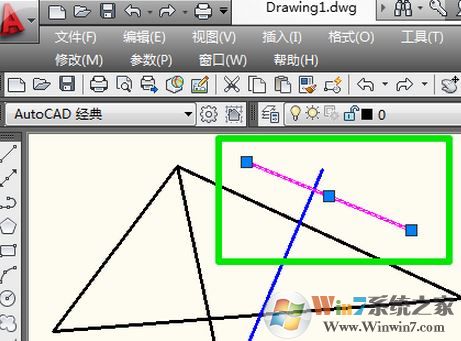

1、我們首先選擇需要?jiǎng)h除的線，然后點擊裁剪工具：

2、選擇裁剪工具后光標會變成小方塊，多余的地方單擊鼠標cad多余的線就刪除，如下圖所示：



cad刪除多余的線操作方法二：

1、先輸入修剪命令符“TR”，然后選擇線段，如圖：

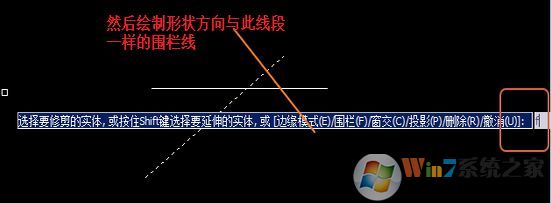

2、此時我們使用圍欄工具進行欄選。選擇兩條線的突出部分，如下圖所示：

3、最后點擊確定即可將多余的線刪除掉啦！


以上便是winwin7小編給大家分享的cad刪除多余的線的操作方法！
