cad算面積快捷鍵是什么？在cad中我們想要快速算出cad面積的話該如何進行操作？CAD是一款非常專業的平面圖設計軟件，里面的功能齊全，只要善用熱鍵就可以快速進行圖形繪制。本文中winwin7小編將給大家分享介紹下cad測量面積快捷鍵的使用方法，如果你對此有興趣的話，那么快通過本文中winwin7小編分享介紹的方法來實現快速計算cad圖形面積。




推薦：AutoCAD2006_Auto CAD2006綠色精簡破解版

cad測量面積快捷鍵方法一

對于簡單圖形，如矩形、三角形。只須執行命令A(yù)REA（可以是命令行輸入或點擊對應命令圖標），在命令提示“Specify first corner point or [Object/Add/Subtract]：”

打開捕捉依次選取矩形或三角形各交點后回車，AutoCAD將自動計算面積（Area）、周長（Perimeter），并將結果列于命令行。


cad測量面積快捷鍵方法二

針對簡單圖形，如圓或其它多段線（Polyline）、樣條線（Spline）組成的二維封閉圖形。執行命令A(yù)REA，在命令提示“Specify first corner point or [Object/Add/Subtract]：”后，選擇Object選項，根據提示選擇要計算的圖形，AutoCAD將自動計算面積、周長。

cad測量面積快捷鍵方法三

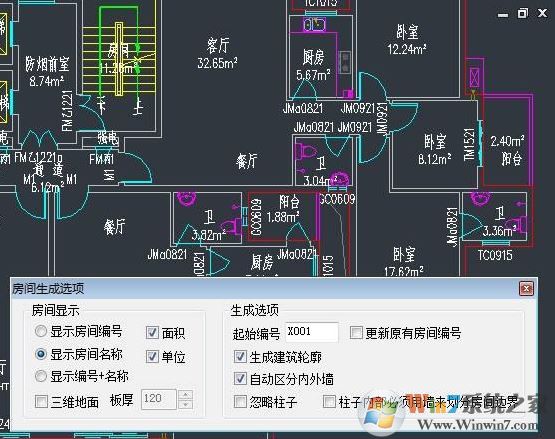

針對由簡單直線、圓弧組成的復雜封閉圖形，不能直接執行AREA命令計算圖形面積。必須先使用Boundary命令（其使用方法依照下圖對話框選擇即刻，它同于剖面線填充的面域創建），以要計算面積的圖形創建一個面域或多段線對象，再執行命令A(yù)REA。在命令提示“Specify first corner point or [Object/Add/Subtract]：”后，選擇Object選項，根據提示選擇剛剛建立的面域圖形，AutoCAD將自動計算面積、周長。



以上便是winwin7小編給大家分享介紹的cad測量面積快捷鍵！
