cad中ucs命令怎么用？當我們在使用cad編輯制作圖紙的時候該怎么設置ucs坐標呢？我們可以通過usc命令用它來定坐標原點，本文中winwin7小編將給大家分享介紹下ucs命令詳細使用教程！

ucs命令使用教程：

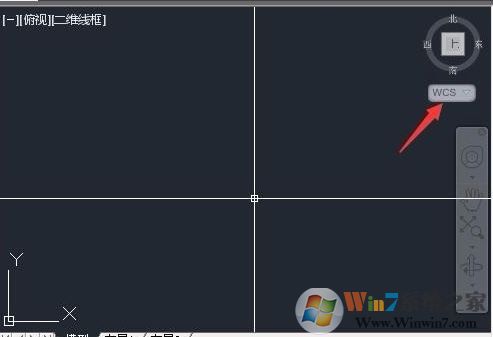

1、首先我們打開CAD軟件，通過在模型空間繪圖區域的右上角位置，可觀察到視角功能模塊，在視角模塊下方可看到功能WCS，如圖所示：

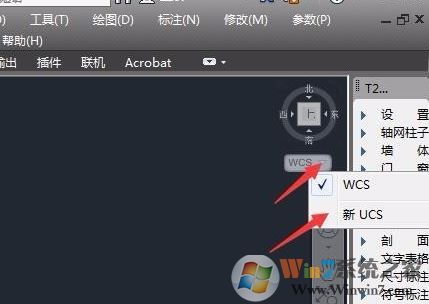

2、點擊WCS下拉三角按鈕，在其中選擇新UCS坐標 按鈕，如圖：

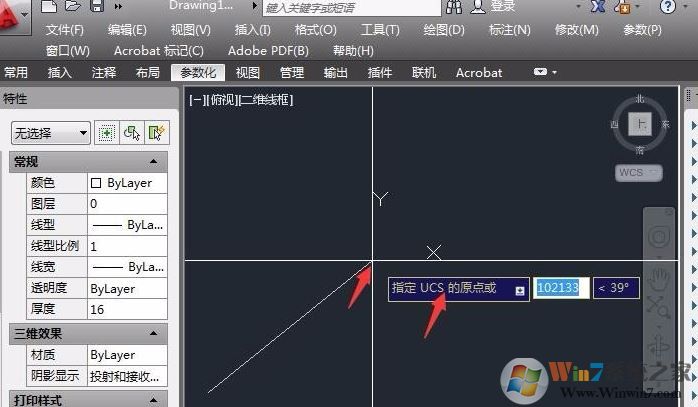

3、通過在繪圖區任意位置點擊選擇坐標原點；

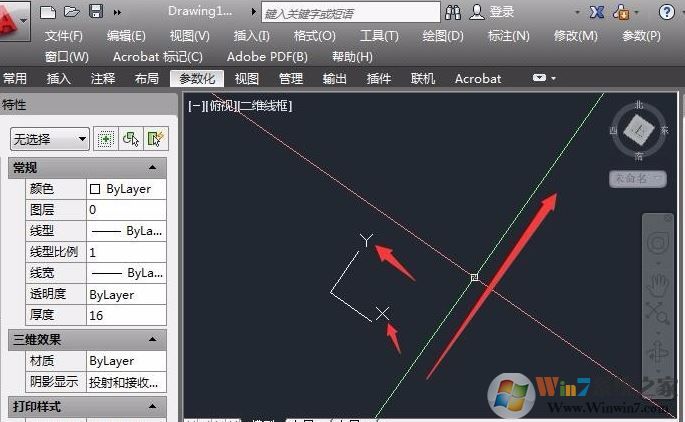

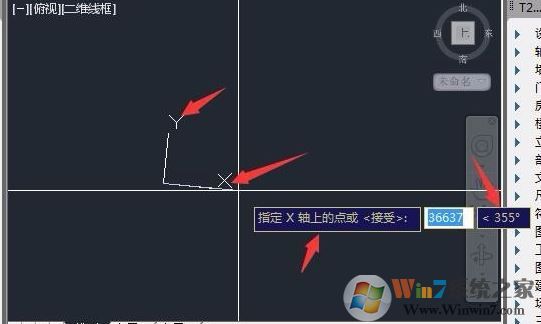

4、接著我們可以拖動鼠標來調整X軸和Y軸的角度，如圖：


進過操作之后我們就畫好了坐標！


除了使用點擊wcs按鈕的方法之后大家還可以使用命令：輸入UCS 命令空格在輸入O 在用光標在屏幕上點擊你要定原點的位置。

關于CAD中如何使用ucs命令的操作方法就給大家介紹到這里！
